Dantherm DanX XWPS – luftbehandlingsaggregat
Swimmingpool och kommersiell
DanX XWPS kombinerar värmepumpens största fördelar med ett avfuktningssystem för utomhusluft. När en värmepump kombineras med en ytterst effektiv korsflödesvärmeväxlare får man ett system som är perfekt anpassat för exakt reglering av fuktighet och inomhustemperatur.

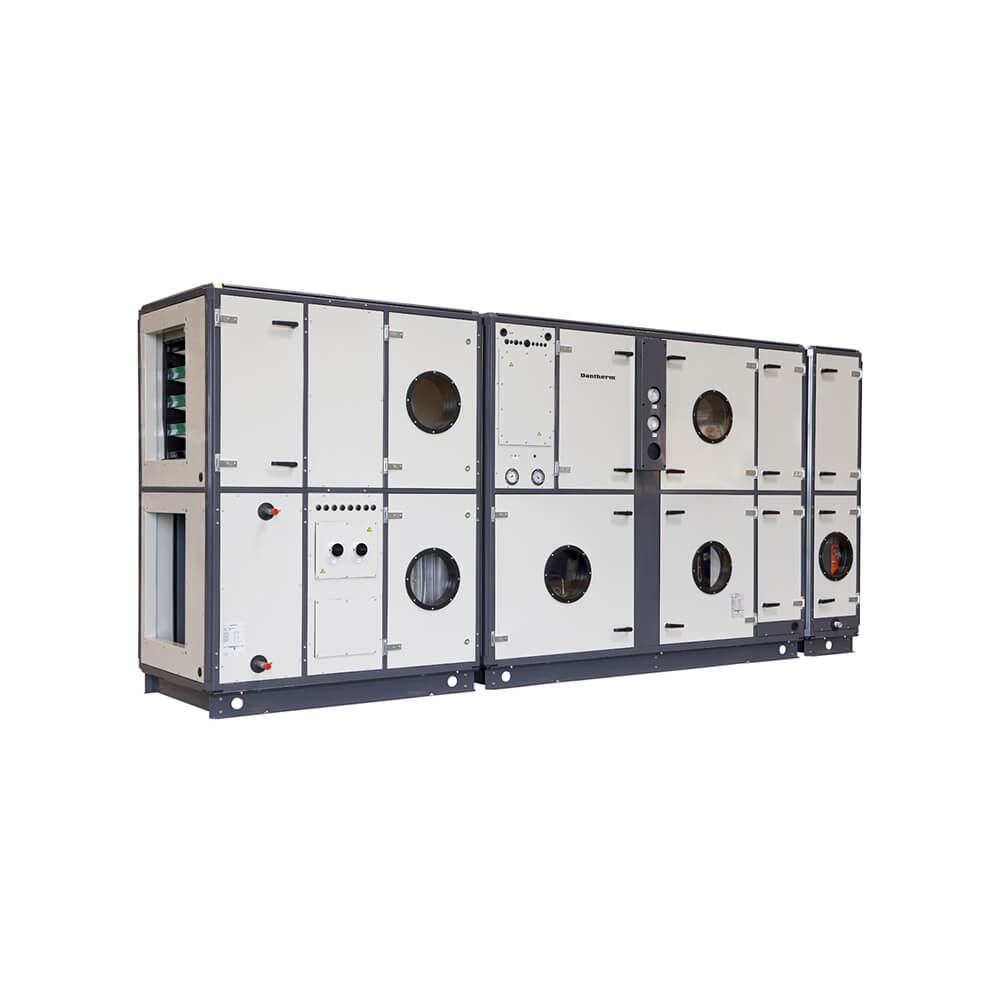

Dantherm DanX XWPS – luftbehandlingsaggregat för pooler
|

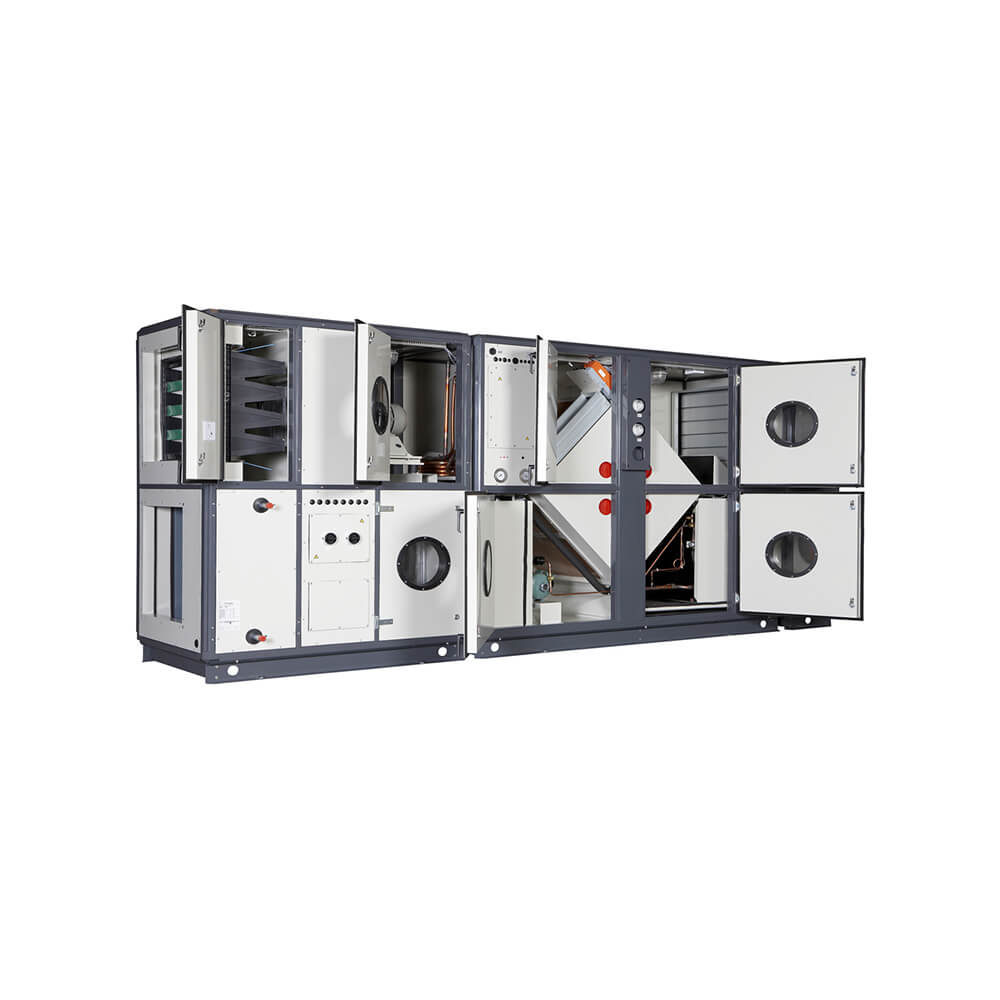

Dantherm DanX XWPS
|

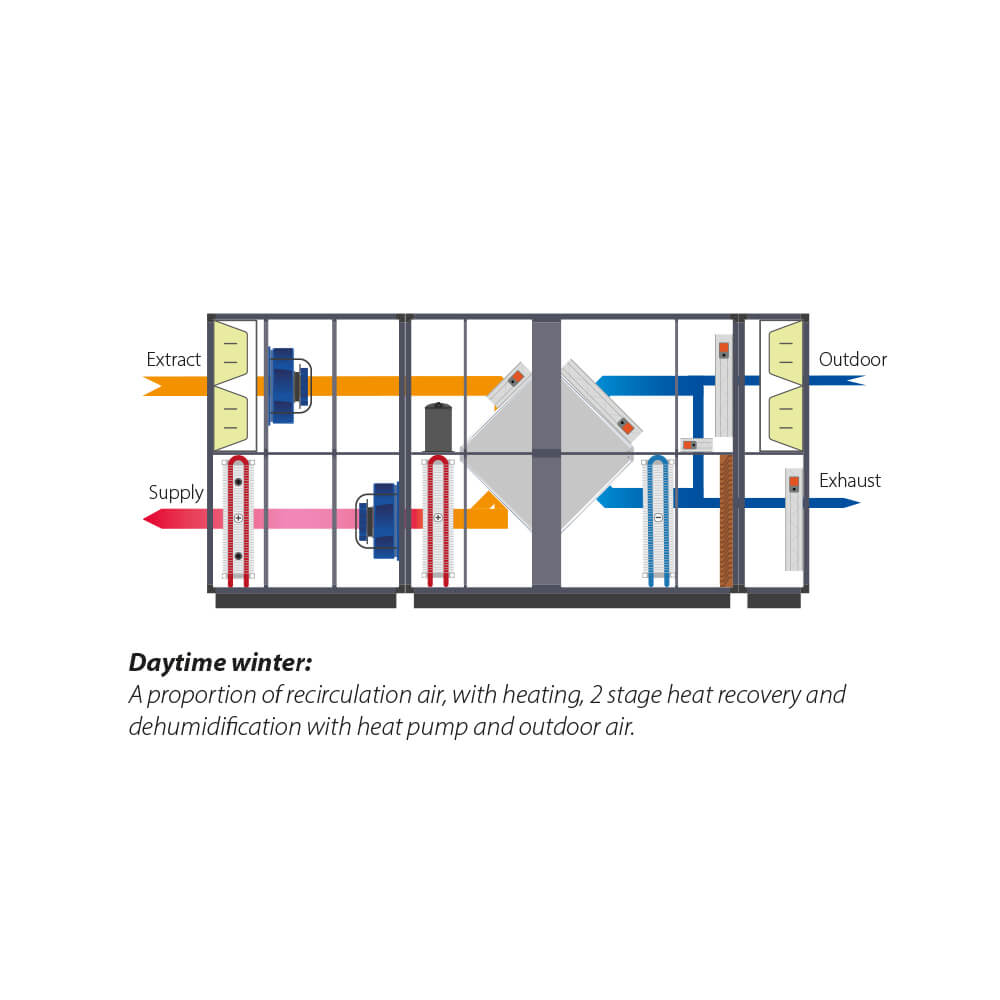

Dantherm DanX XWPS diagram
|
Tidsförlopp byte av luftbehandlingssystem i offentlig simhall
|
Dantherm DanX XWPS installation
|
Viktiga egenskaper
- Inbyggd värmepump med scrollkompressor och hög COP. Som tillval finns inbyggd vattenkyld kondensor för uppvärmning av pool eller hushållsvatten.
- Användarvänligt styrsystem för högkvalitativ och behovsbaserad hantering. Automatisk övervakning och styrning av temperatur och luftfuktighet i bassänghallen.
- Mycket effektiv tvärflödesvärmeväxlare.
- Inbyggd förbikoppling för gratis kylning på sommaren.
- Mycket energieffektiva EC inbyggnadsfläktar.
- Effektiva påsfilter i olika längder och kvaliteter och med låga tryckfall finns att tillgå.
- Bärande ramkonstruktion med varmförzinkade, pulverlackerade sandwichpaneler med 50 mm mineralullsisolering, invändiga mellanväggar med 30 mm och bottenram med justerbara fötter.
- Alla moduler och de invändiga komponenterna är särskilt utformade för att tåla den aggressiva poolmiljön (korrosionsklass C4 enligt SS-EN/ISO 12944-2), med epoxibelagd korsflödesvärmeväxlare, slingor med aluminiumram, förmålade flänsar och epoxibeläggning som skyddar alla fästdon, bultar och muttrar
- IP66 spjällmotorer utformade för poolmiljöer.
- Stora inspektionsluckor med kraftiga gångjärn, tunglås och handtag för enkel åtkomst vid service.
- Modulär enhet för enkel och snabb installation med alla givare och elektriska komponenter redan anslutna.
- BMS-kommunikation via Modbus eller BACnet.
DanX XWPS med värmepump och korsflödesvärmeväxlare
DanX XWPS kombinerar det bästa från värmepumpar och avfuktningssystem för utomhusluft. Kombinationen av värmepump och en högeffektiv korsströmsvärmeväxlare med en verkningsgrad som överstiger 75 % gör att du kan ta full kontroll över både luftfuktighet och inomhustemperatur.
Betydande driftkostnadsminskningar på grund av energibesparingar kan överstiga 100 %.
Den inbyggda blandningsfunktionen säkerställer att utomhusluften förbrukas i exakt den volym som krävs för att skapa en behaglig miljö.
Tekniska specfikationer
| Specifikationer | Enheter | 2/4 XWPS |
|---|---|---|
| Nominell luftvolym | m³/h | 3.350 |
| Max. luftvolym | m³/h | 4.500 |
| Utomhusluftvolym | % | 0-100 |
| Avfuktningskapacitet återcirkulation | kg/h | 9 (vid 30 °C/54 % inomhus) |
| Avfuktningskapacitet VDI 2089 | kg/h | 22 (vid 30 °C/54 % inomhus) |
| Max. strömförbrukning kompressor | kW | 4,4 |
| Max. total strömförbrukning | kW | 7,4 (vid nominell luftvolym) |
| Strömförsörjning | V/Hz | 400/3ph/50 |
| Köldmediemängd R407c/CO2 | kg/ton | 9/15,97 |
| Höjd | mm | 1.660 |
| Bredd | mm | 3.665 |
| Djup | mm | 880 |
| Vikt | kg | 1.150 |
| Specifikationer | Enheter | 3/6 XWPS |
|---|---|---|
| Nominell luftvolym | m³/h | 4.500 |
| Max. luftvolym | m³/h | 6.000 |
| Utomhusluftvolym | % | 0-100 |
| Avfuktningskapacitet återcirkulation | kg/h | 16 (vid 30 °C/54 % inomhus) |
| Avfuktningskapacitet VDI 2089 | kg/h | 29 (vid 30 °C/54 % inomhus) |
| Max. strömförbrukning kompressor | kW | 5,7 |
| Max. total strömförbrukning | kW | 10,1 (vid nominell luftvolym) |
| Strömförsörjning | V/Hz | 400/3ph/50 |
| Köldmediemängd R407c/CO2 | kg/ton | 11/19,51 |
| Höjd | mm | 1.960 |
| Bredd | mm | 4.135 |
| Djup | mm | 880 |
| Vikt | kg | 1.300 |
| Specifikationer | Enheter | 5/10 XWPS |
|---|---|---|
| Nominell luftvolym | m³/h | 8.400 |
| Max. luftvolym | m³/h | 10.000 |
| Utomhusluftvolym | % | 0-100 |
| Avfuktningskapacitet återcirkulation | kg/h | 24 (vid 30 °C/54 % inomhus) |
| Avfuktningskapacitet VDI 2089 | kg/h | 54 (vid 30 °C/54 % inomhus) |
| Max. strömförbrukning kompressor | kW | 8,8 |
| Max. total strömförbrukning | kW | 16,8 (vid nominell luftvolym) |
| Strömförsörjning | V/Hz | 400/3ph/50 |
| Köldmediemängd R407c/CO2 | kg/ton | 13/23,06 |
| Höjd | mm | 1.960 |
| Bredd | mm | 4.135 |
| Djup | mm | 1.400 |
| Vikt | kg | 1.800 |
| Specifikationer | Enheter | 7/14 XWPS |
|---|---|---|
| Nominell luftvolym | m³/h | 12.500 |
| Max. luftvolym | m³/h | 14.000 |
| Utomhusluftvolym | % | 0-100 |
| Avfuktningskapacitet återcirkulation | kg/h | 31 (vid 30 °C/54 % inomhus) |
| Avfuktningskapacitet VDI 2089 | kg/h | 81 (vid 30 °C/54 % inomhus) |
| Max. strömförbrukning kompressor | kW | 12,0 |
| Max. total strömförbrukning | kW | 23,0 (vid nominell luftvolym) |
| Strömförsörjning | V/Hz | 400/3ph/50 |
| Köldmediemängd R407c/CO2 | kg/ton | 15/26,61 |
| Höjd | mm | 2.120 |
| Bredd | mm | 4.275 |
| Djup | mm | 1.900 |
| Vikt | kg | 2.300 |
| Specifikationer | Enheter | 9/18 XWPS |
|---|---|---|
| Nominell luftvolym | m³/h | 15.500 |
| Max. luftvolym | m³/h | 20.000 |
| Utomhusluftvolym | % | 0-100 |
| Avfuktningskapacitet återcirkulation | kg/h | 40 (vid 30 °C/54 % inomhus) |
| Avfuktningskapacitet VDI 2089 | kg/h | 100 (vid 30 °C/54 % inomhus) |
| Max. strömförbrukning kompressor | kW | 16,0 |
| Max. total strömförbrukning | kW | 31,0 (vid nominell luftvolym) |
| Strömförsörjning | V/Hz | 400/3ph/50 |
| Köldmediemängd R407c/CO2 | kg/ton | 20/35,48 |
| Höjd | mm | 2.250 |
| Bredd | mm | 4.660 |
| Djup | mm | 1.800 |
| Vikt | kg | 2.700 |
| Specifikationer | Enheter | 12/24 XWPS |
|---|---|---|
| Nominell luftvolym | m³/h | 21.500 |
| Max. luftvolym | m³/h | 26.000 |
| Utomhusluftvolym | % | 0-100 |
| Avfuktningskapacitet återcirkulation | kg/h | 64 (vid 30 °C/54 % inomhus) |
| Avfuktningskapacitet VDI 2089 | kg/h | 139 (vid 30 °C/54 % inomhus) |
| Max. strömförbrukning kompressor | kW | 24,0 |
| Max. total strömförbrukning | kW | 46,0 (vid nominell luftvolym) |
| Strömförsörjning | V/Hz | 400/3ph/50 |
| Köldmediemängd R407c/CO2 | kg/ton | 25/44,35 |
| Höjd | mm | 2.760 |
| Bredd | mm | 4.950 |
| Djup | mm | 2.200 |
| Vikt | kg | 3.650 |
| Specifikationer | Enheter | 16/32 XWPS |
|---|---|---|
| Nominell luftvolym | m³/h | 25.500 |
| Max. luftvolym | m³/h | 32.000 |
| Utomhusluftvolym | % | 0-100 |
| Avfuktningskapacitet återcirkulation | kg/h | 71 (vid 30 °C/54 % inomhus) |
| Avfuktningskapacitet VDI 2089 | kg/h | 165 (vid 30 °C/54 % inomhus) |
| Max. strömförbrukning kompressor | kW | 30,0 |
| Max. total strömförbrukning | kW | 60,0 (vid nominell luftvolym) |
| Strömförsörjning | V/Hz | 400/3ph/50 |
| Köldmediemängd R407c/CO2 | kg/ton | 30/53,22 |
| Höjd | mm | 3.010 |
| Bredd | mm | 5.868 |
| Djup | mm | 2.200 |
| Vikt | kg | 4.600 |
Lämpligt för
- Jordbruk
- Livsmedel
- Industriell, fabriker och produktion
- Fritid och rekreation
- Poolanläggningar
- Vattenverk
