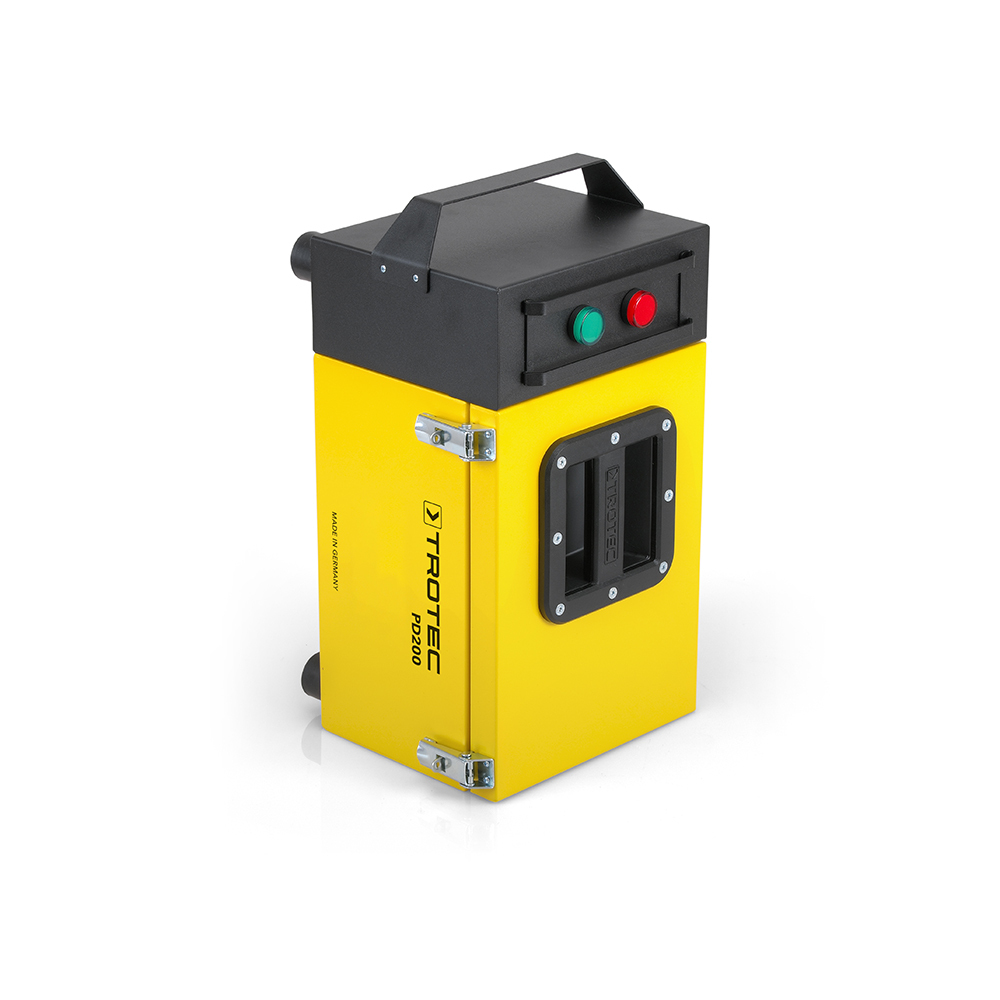

Trotec PD 200 – inspection optique

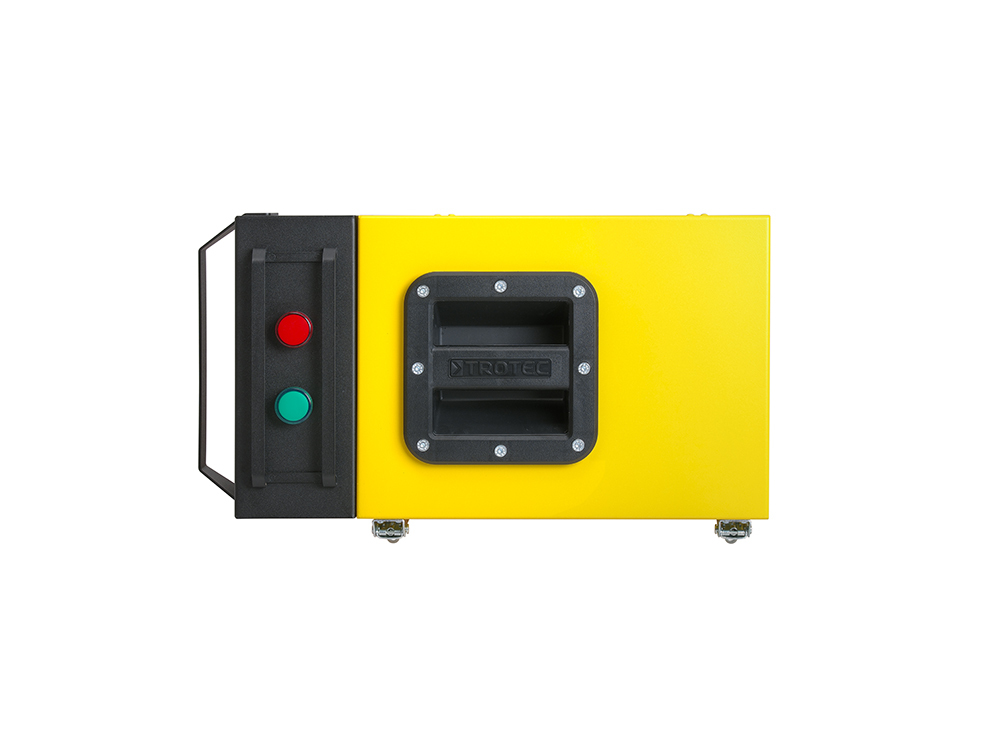

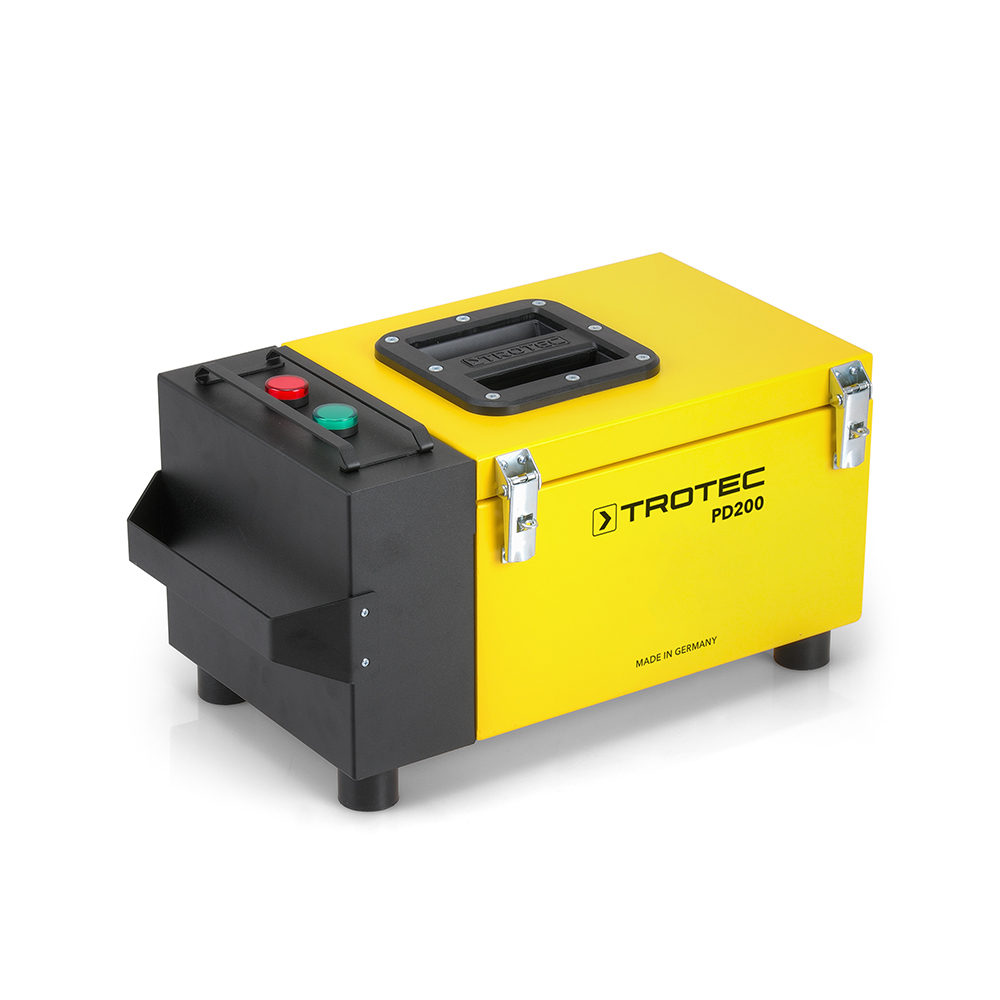

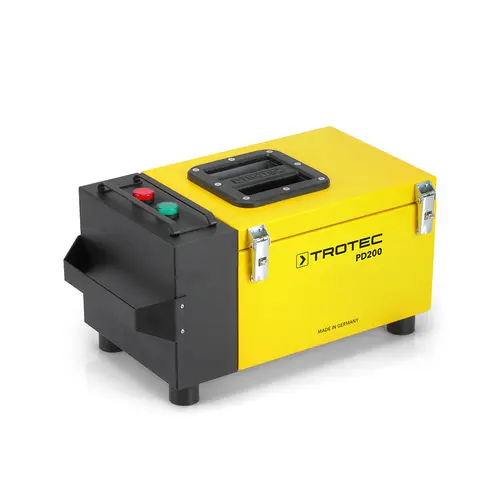

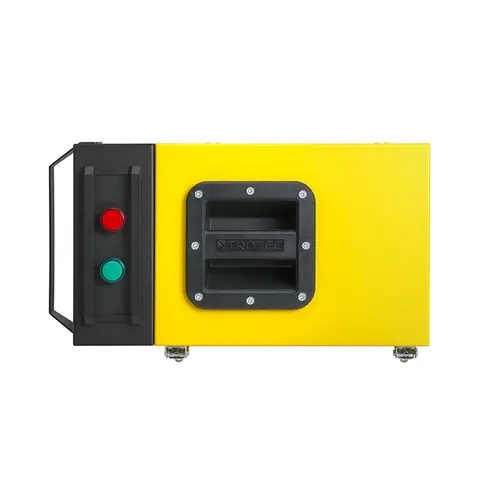

Le PD200 est un système complet de mesure du courant d'impulsion conçu pour détecter les fuites mises à la terre dans les systèmes d'étanchéité non conducteurs tels que le bitume, l'élastomère, le PE-HD et d'autres feuilles de plastique. Le système applique une tension à la feuille d'essai. Un circuit circulaire est mis en œuvre, avec le pôle négatif positionné sur la surface d'étanchéité et un câble de mise à la terre avec le pôle positif fixé sur la face inférieure de la couche d'étanchéité correspondante.

L'humidité de la surface conductrice agit comme un conduit pour le courant électrique, délivré par le générateur d'impulsions. La direction de ce courant est détectée à l'aide de tiges de mesure, révélant le chemin vers le point de fuite sur le récepteur d'impulsions. Lors de l'utilisation du PD200, l'état de l'étanchéité - qu'elle soit recouverte de gravier ou de végétation - n'a pas d'importance. La seule exigence est d'assurer une saturation suffisante de la feuille d'étanchéité.

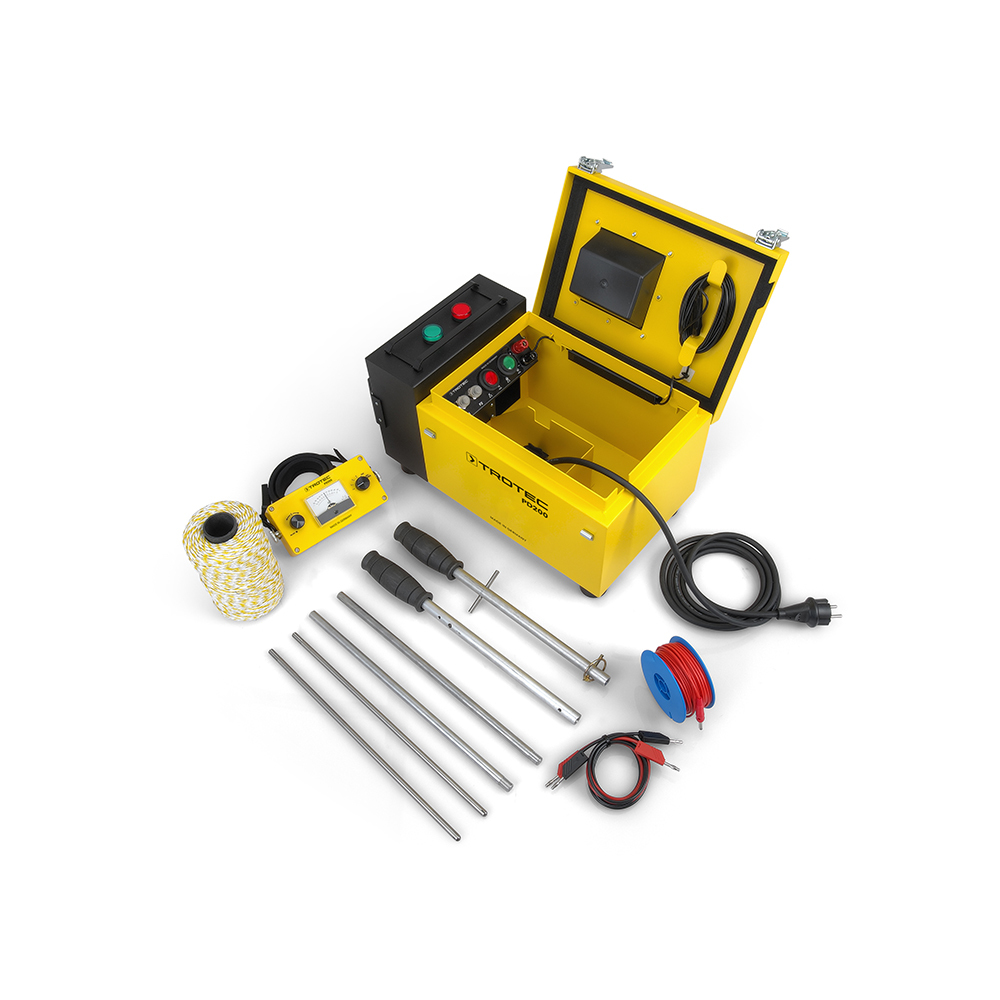

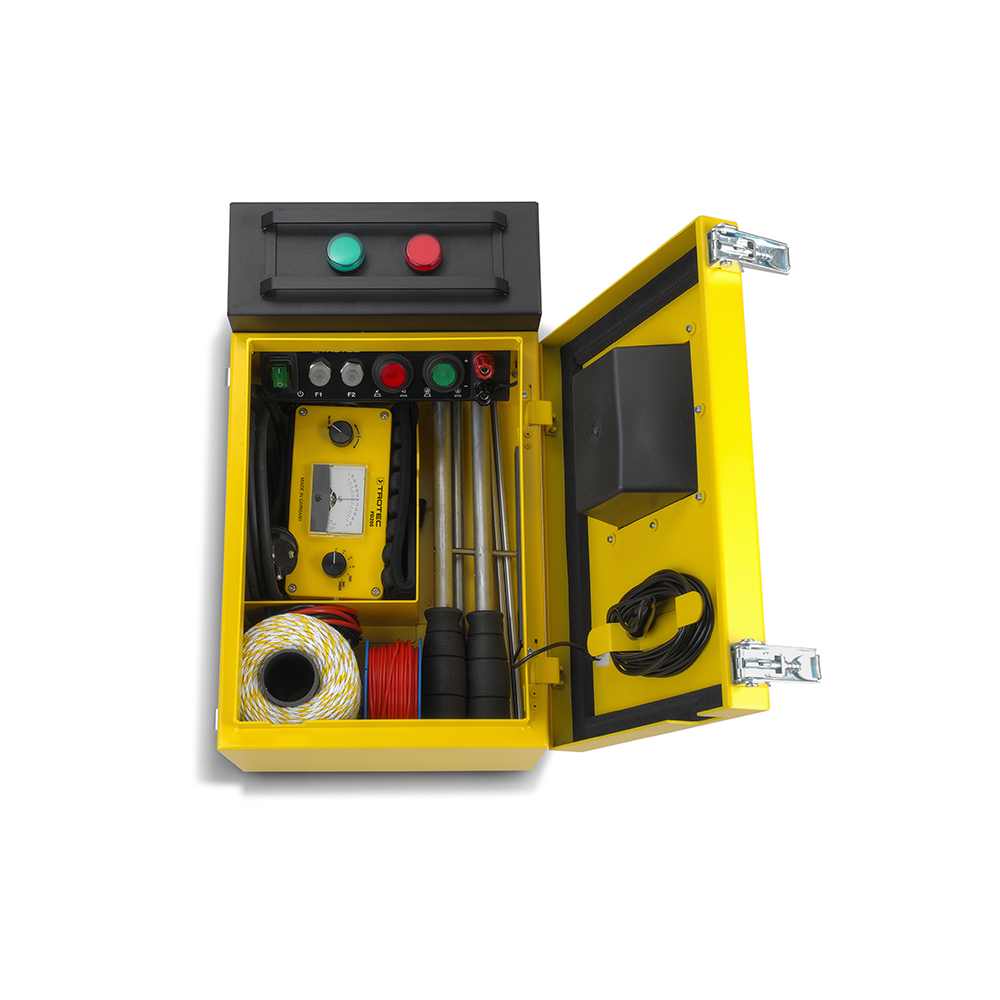

Le système PD200 est livré dans une mallette de transport pratique contenant un générateur d'impulsions, un récepteur d'impulsions, deux tiges de mesure, un câble de connexion, 200 m de câblage en boucle, une rallonge de câble de terre de 25 m et plus encore.
