Master Gamme SF/HP – chauffages au fuel à combustion indirecte
Les SF/HP sont des générateurs d’air chaud pulsé fixes à hautes performances équipés de brûleurs fuel ou gaz à combustion indirecte. Spécialement étudiés pour les besoins de l’industrie, ils sont dotés de ventilateurs à hauts débits et hautes pressions de soufflage, et se déclinent en de nombreuses versions.
Les SF/HP sont particulièrement adaptés pour le chauffage et la ventilation des process industriels, la compensation d'air chaud dans les locaux dotés d'extraction d'air, les bâtiments de traitement de surface, les locaux de séchage, les cabines de peinture et le chauffage avec distribution par réseau de gaines à fortes contraintes.

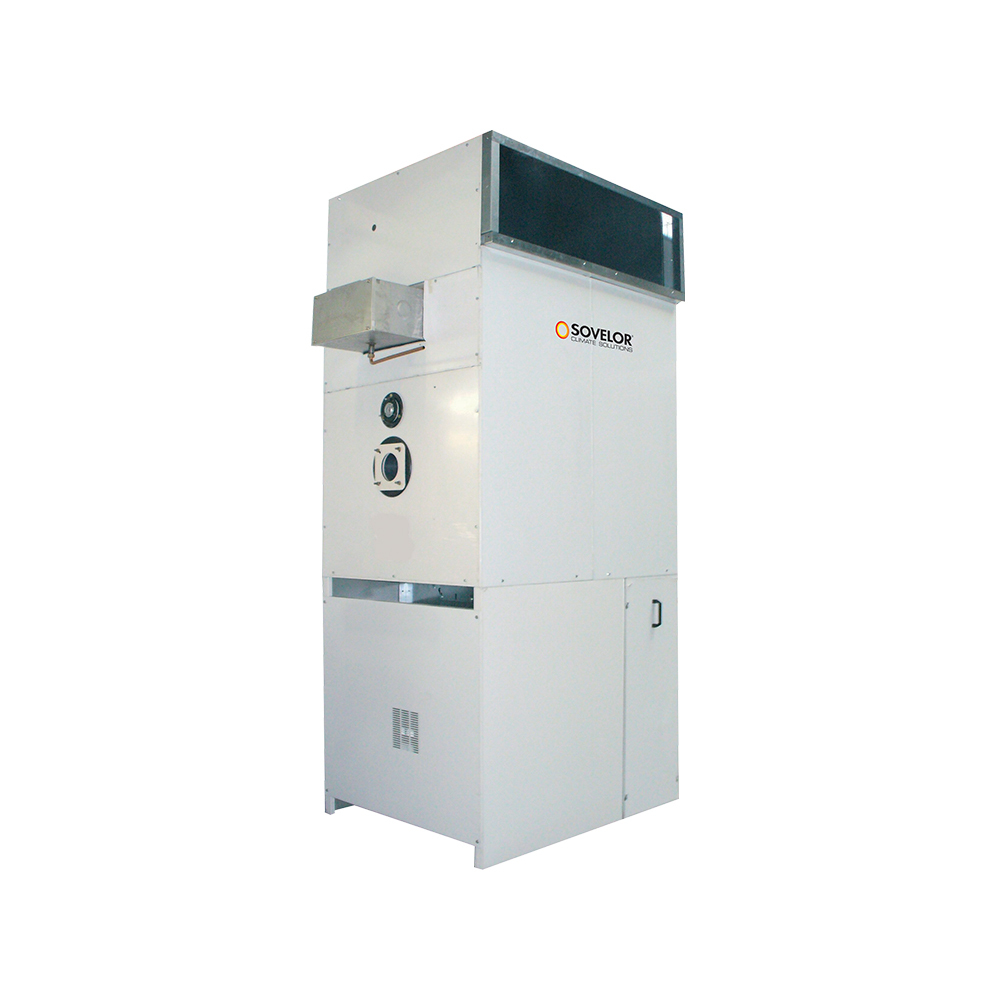

Sovelor SF HP de 136 à 236
|

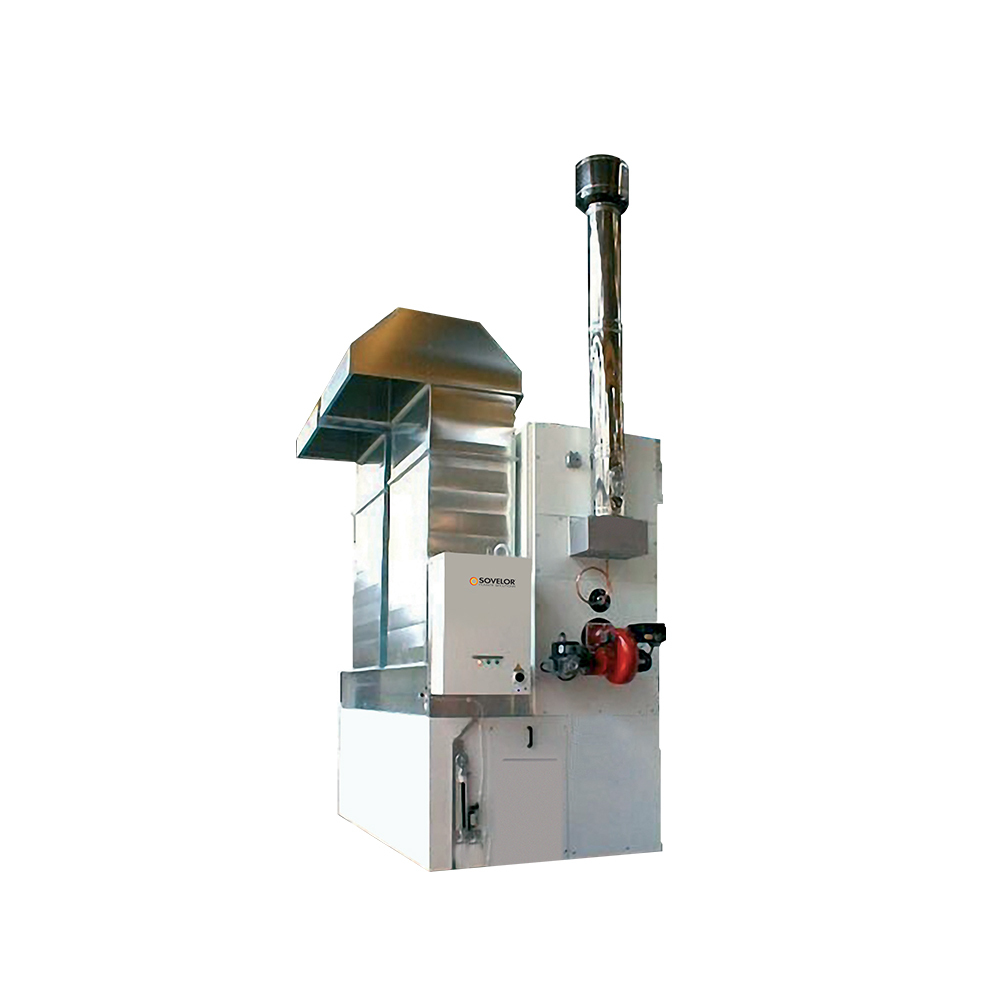

Sovelor SF HP de 342 à 630
|

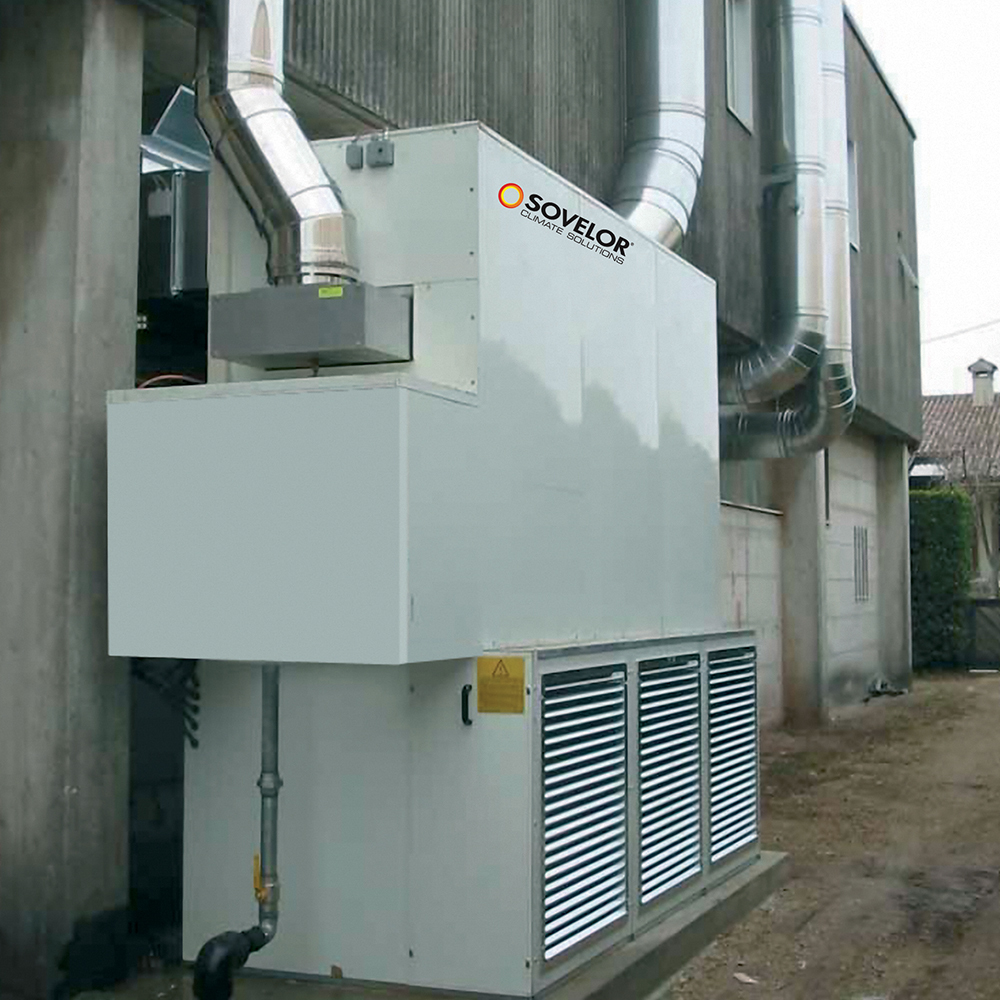

Sovelor SF HP en extértieur
|

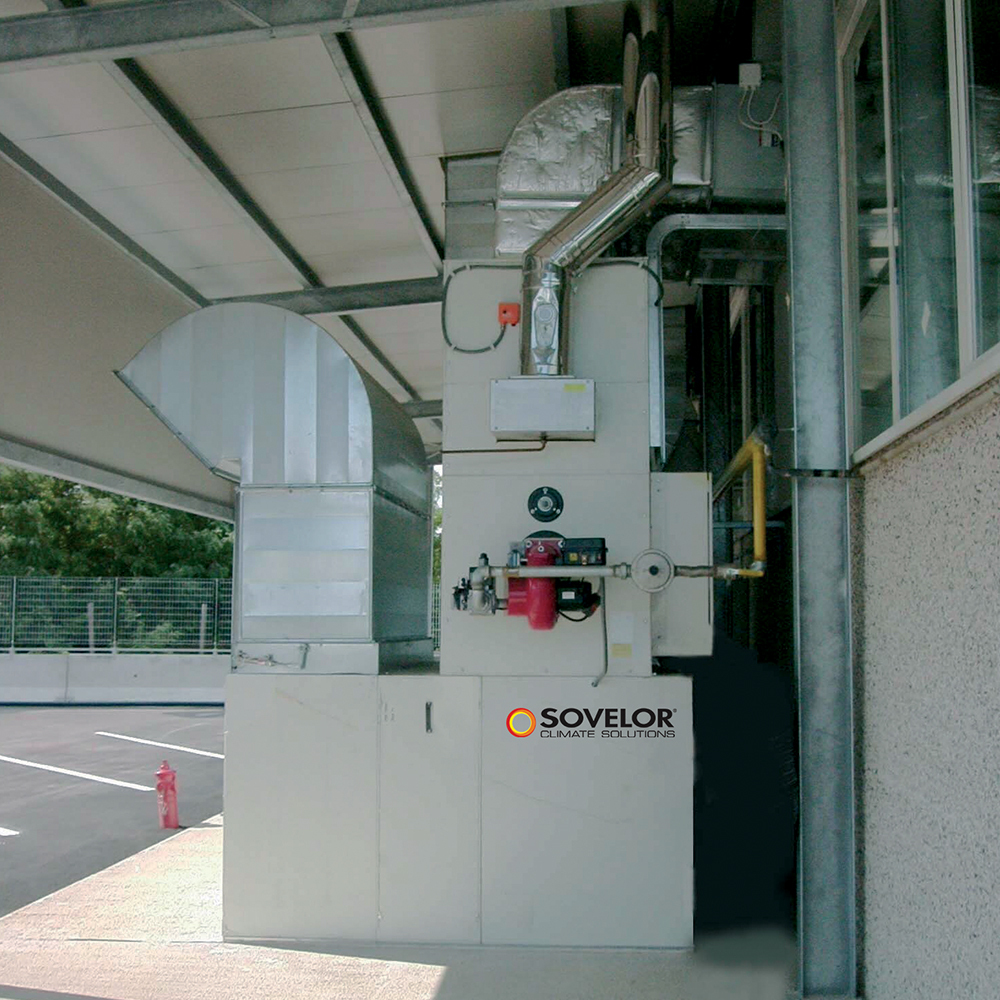

Sovelor SF HP sous un préau
|
Caractéristiques clefs
- Ventilateur centrifuge haute pression à double aspiration
- Large palette de combinaisons permettant d'apporter à chaque besoin la solution la plus adaptée et la plus efficace
- Chambres de combustion avec échangeur de chaleur à haut rendement
- Brûleurs à 2 allures afin d'adapter au mieux la puissance calorifique des générateurs en fonction des besoins
- Le gabarit imposant des SF/HP impose leur livraison en plusieurs parties à assemler sur site
- Version verticale en standard : si nécessaire, ils peuvent être réalisés en version horizontale
- De même, les configurations de soufflage et d'aspiration d'air peuvent être aménagées pour répondre aux demandes spécifiques
- Caisson brûleur avec porte pour l'installation directe en plein air
- Les aérothermes SF/HP SPORT ont été spécialement développés pour le chauffage des terrains de sport couverts. Ils sont entièrement carénés et sont conçus pour être installés à demeure en pleine air. Pour tout renseignement complémentaire, contactez-nous
- Peut fonctionner au biocarburant HVO100, au diesel ou à la paraffine kérosène.
Performants
Offrant des puissances calorifiques comprises entre 87 à 700 KW les SF/HP se caractérisent par des débits d’air importants (12.500 à 104.000 m3/h) ainsi que par des pressions de soufflage pouvant atteindre 600 Pa. Ils offrent une large palette de combinaisons permettant d’apporter à chaque besoin la solution la plus adaptée et la plus efficace.
Économiques
Les SF/HP disposent de chambres de combustion avec échangeur de chaleur à haut rendement (plus de 90% de rendement thermique sur toute la gamme) gage d’efficacité et d’économie d’énergie. De plus ils sont équipés de brûleurs à 2 allures afin d’adapter au mieux la puissance calorifique des générateurs en fonction des besoins : commandé par le thermorégulareur et la sonde (livrés en série) positionnée dans l’ambiance ou dans la gaine de soufflage, le brûleur fera automatiquement la navette de la pleine puissance à la puissance réduite (65% au minimum de la puissance totale) afin de conserver la température de soufflage désirée.
SF/HP sport
Les SF/HP SPORT ont été spécialement développés pour le chauffage des terrains de sport couverts. Ils sont entièrement carénés et sont conçus pour être installés à demeure en plein air. Leur ventilateur dispose de suffisamment de pression disponible pour assurer seul le gonflage des bulles de couverture. Ils sont disponibles en version SF 136HP1 - HP2 et SF 236 HP1 à HP4. Pour tout renseignement complémentaire, nous consulter.
Montage
Le gabarit imposant des SF/HP impose leur livraison en plusieurs parties à assembler sur site :
- Bloc ventilation
- Brûleur
- Bloc combustion
- Plénum
Modulables
Les SF/HP standards sont des générateurs verticaux. Si nécessaire ils peuvent être réalisés en version horizontale. De même les configurations de soufflage et d’aspiration d’air peuvent être aménagées pour répondre aux demandes spécifiques. Les SF/HP peuvent être dotés en option d’un caisson brûleur avec porte pour l’installation directe en plein air. L’armoire électrique peut alors être déportée à l’intérieur des locaux grâce au kit de rallonge.
Caractéristiques du produit
| Caractéristiques | Unités | SF 136 HP 1 |
|---|---|---|
| Type | HP 1 | |
| Puissance de chauffage | kW | 150 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 1 x 4 |
| Consommation maxi : Fuel | kg/h | 12,7 |
| Consommation maxi : Gaz propane (G31) | kg/h | 10,7 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 14,3 |
| Débit d'air | m³/h | 15.000 |
| Pression disponible | Pa | 150 |
| Elévation (DT) | °C | 15 - 26 |
| Taille du produit (L x I x H) | mm | 1500 x 1200 x 3410 |
| Poids | kg | 740 |
| Caractéristiques | Unités | SF 136 HP 2 |
|---|---|---|
| Type | HP 2 | |
| Puissance de chauffage | kW | 150 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 1 x 5,5 |
| Consommation maxi : Fuel | kg/h | 12,7 |
| Consommation maxi : Gaz propane (G31) | kg/h | 10,7 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 14,3 |
| Débit d'air | m³/h | 19.000 |
| Pression disponible | Pa | 200 |
| Elévation (DT) | °C | 15 - 20,6 |
| Taille du produit (L x I x H) | mm | 1500 x 1200 x 3410 |
| Poids | kg | 750 |
| Caractéristiques | Unités | SF 236 HP 1 |
|---|---|---|
| Type | HP 1 | |
| Puissance de chauffage | kW | 260 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 1 x 4 |
| Consommation maxi : Fuel | kg/h | 21,9 |
| Consommation maxi : Gaz propane (G31) | kg/h | 18,6 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 24,8 |
| Débit d'air | m³/h | 16.000 |
| Pression disponible | Pa | 150 |
| Elévation (DT) | °C | 21,2 - 42,3 |
| Taille du produit (L x I x H) | mm | 1500 x 1200 x 3410 |
| Poids | kg | 760 |
| Caractéristiques | Unités | SF 236 HP 2 |
|---|---|---|
| Type | HP 2 | |
| Puissance de chauffage | kW | 260 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 1 x 5,5 |
| Consommation maxi : Fuel | kg/h | 21,9 |
| Consommation maxi : Gaz propane (G31) | kg/h | 18,6 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 24,8 |
| Débit d'air | m³/h | 20.000 |
| Pression disponible | Pa | 200 |
| Elévation (DT) | °C | 17 - 33,9 |
| Taille du produit (L x I x H) | mm | 1500 x 1200 x 3410 |
| Poids | kg | 775 |
| Caractéristiques | Unités | SF 236 HP 3 |
|---|---|---|
| Type | HP 3 | |
| Puissance de chauffage | kW | 260 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 1 x 7,5 |
| Consommation maxi : Fuel | kg/h | 21,9 |
| Consommation maxi : Gaz propane (G31) | kg/h | 18,6 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 24,8 |
| Débit d'air | m³/h | 24.000 |
| Pression disponible | Pa | 250 |
| Elévation (DT) | °C | 15 - 28,3 |
| Taille du produit (L x I x H) | mm | 1500 x 1200 x 3410 |
| Poids | kg | 772 |
| Caractéristiques | Unités | SF 236 HP 4 |
|---|---|---|
| Type | HP 4 | |
| Puissance de chauffage | kW | 260 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 1 x 9,2 |
| Consommation maxi : Fuel | kg/h | 21,9 |
| Consommation maxi : Gaz propane (G31) | kg/h | 18,6 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 24,8 |
| Débit d'air | m³/h | 26.000 |
| Pression disponible | Pa | 250 |
| Elévation (DT) | °C | 15 - 26,1 |
| Taille du produit (L x I x H) | mm | 1500 x 1200 x 3410 |
| Poids | kg | 810 |
| Caractéristiques | Unités | SF 236 HP 5 |
|---|---|---|
| Type | HP 5 | |
| Puissance de chauffage | kW | 260 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 1 x 11 |
| Consommation maxi : Fuel | kg/h | 21,9 |
| Consommation maxi : Gaz propane (G31) | kg/h | 18,6 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 24,8 |
| Débit d'air | m³/h | 29.000 |
| Pression disponible | Pa | 250 |
| Elévation (DT) | °C | 17,6 - 23,4 |
| Taille du produit (L x I x H) | mm | 1500 x 1200 x 3410 |
| Poids | kg | 820 |
| Caractéristiques | Unités | SF 342 HP 1 |
|---|---|---|
| Type | HP 1 | |
| Puissance de chauffage | kW | 380 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 2 x 4 |
| Consommation maxi : Fuel | kg/h | 32,1 |
| Consommation maxi : Gaz propane (G31) | kg/h | 27,1 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 36,2 |
| Débit d'air | m³/h | 32.000 |
| Pression disponible | Pa | 150 |
| Elévation (DT) | °C | 15,3 - 30,6 |
| Taille du produit (L x I x H) | mm | 2400 x 2250 x 3410 |
| Poids | kg | 1.130 |
| Caractéristiques | Unités | SF 342 HP 2 |
|---|---|---|
| Type | HP 2 | |
| Puissance de chauffage | kW | 380 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 2 x 5,5 |
| Consommation maxi : Fuel | kg/h | 32,1 |
| Consommation maxi : Gaz propane (G31) | kg/h | 27,1 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 36,2 |
| Débit d'air | m³/h | 40.000 |
| Pression disponible | Pa | 200 |
| Elévation (DT) | °C | 15 - 24,5 |
| Taille du produit (L x I x H) | mm | 2400 x 2250 x 3410 |
| Poids | kg | 1.160 |
| Caractéristiques | Unités | SF 342 HP 3 |
|---|---|---|
| Type | HP 3 | |
| Puissance de chauffage | kW | 380 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 2 x 7,5 |
| Consommation maxi : Fuel | kg/h | 32,1 |
| Consommation maxi : Gaz propane (G31) | kg/h | 27,1 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 36,2 |
| Débit d'air | m³/h | 48.000 |
| Pression disponible | Pa | 250 |
| Elévation (DT) | °C | 15 - 20,4 |
| Taille du produit (L x I x H) | mm | 2400 x 2250 x 3410 |
| Poids | kg | 1.154 |
| Caractéristiques | Unités | SF 342 HP 4 |
|---|---|---|
| Type | HP 4 | |
| Puissance de chauffage | kW | 380 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 2 x 9,2 |
| Consommation maxi : Fuel | kg/h | 32,1 |
| Consommation maxi : Gaz propane (G31) | kg/h | 27,1 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 36,2 |
| Débit d'air | m³/h | 52.000 |
| Pression disponible | Pa | 250 |
| Elévation (DT) | °C | 15 - 18,9 |
| Taille du produit (L x I x H) | mm | 2400 x 2250 x 3410 |
| Poids | kg | 1.230 |
| Caractéristiques | Unités | SF 342 HP 5 |
|---|---|---|
| Type | HP 5 | |
| Puissance de chauffage | kW | 380 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 2 x 11 |
| Consommation maxi : Fuel | kg/h | 32,1 |
| Consommation maxi : Gaz propane (G31) | kg/h | 27,1 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 36,2 |
| Débit d'air | m³/h | 58.000 |
| Pression disponible | Pa | 250 |
| Elévation (DT) | °C | 15 - 16,9 |
| Taille du produit (L x I x H) | mm | 2400 x 2250 x 3410 |
| Poids | kg | 1.250 |
| Caractéristiques | Unités | SF 495 HP 1 |
|---|---|---|
| Type | HP 1 | |
| Puissance de chauffage | kW | 550 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 3 x 4 |
| Consommation maxi : Fuel | kg/h | 46,4 |
| Consommation maxi : Gaz propane (G31) | kg/h | 39,3 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 52,4 |
| Débit d'air | m³/h | 48.000 |
| Pression disponible | Pa | 150 |
| Elévation (DT) | °C | 15 - 29,6 |
| Taille du produit (L x I x H) | mm | 3600 x 2250 x 3470 |
| Poids | kg | 1.930 |
| Caractéristiques | Unités | SF 495 HP 2 |
|---|---|---|
| Type | HP 2 | |
| Puissance de chauffage | kW | 550 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 3 x 5,5 |
| Consommation maxi : Fuel | kg/h | 46,4 |
| Consommation maxi : Gaz propane (G31) | kg/h | 39,3 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 52,4 |
| Débit d'air | m³/h | 60.000 |
| Pression disponible | Pa | 100 |
| Elévation (DT) | °C | 15 - 23,7 |
| Taille du produit (L x I x H) | mm | 3600 x 2250 x 3470 |
| Poids | kg | 1.975 |
| Caractéristiques | Unités | SF 495 HP 3 |
|---|---|---|
| Type | HP 3 | |
| Puissance de chauffage | kW | 550 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 3 x 7,5 |
| Consommation maxi : Fuel | kg/h | 46,4 |
| Consommation maxi : Gaz propane (G31) | kg/h | 39,3 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 52,4 |
| Débit d'air | m³/h | 72.000 |
| Pression disponible | Pa | 100 |
| Elévation (DT) | °C | 15 - 19,7 |
| Taille du produit (L x I x H) | mm | 3600 x 2250 x 3470 |
| Poids | kg | 1.966 |
| Caractéristiques | Unités | SF 495 HP 4 |
|---|---|---|
| Type | HP 4 | |
| Puissance de chauffage | kW | 550 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 3 x 9,2 |
| Consommation maxi : Fuel | kg/h | 46,4 |
| Consommation maxi : Gaz propane (G31) | kg/h | 39,3 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 52,4 |
| Débit d'air | m³/h | 78.000 |
| Pression disponible | Pa | 100 |
| Elévation (DT) | °C | 15 - 18,2 |
| Taille du produit (L x I x H) | mm | 3600 x 2250 x 3470 |
| Poids | kg | 2.080 |
| Caractéristiques | Unités | SF 630 HP 1 |
|---|---|---|
| Type | HP 1 | |
| Puissance de chauffage | kW | 700 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 4 x 4 |
| Consommation maxi : Fuel | kg/h | 59,1 |
| Consommation maxi : Gaz propane (G31) | kg/h | 50 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 66,7 |
| Débit d'air | m³/h | 64.000 |
| Pression disponible | Pa | 100 |
| Elévation (DT) | °C | 15 - 28,2 |
| Taille du produit (L x I x H) | mm | 4800 x 2250 x 3470 |
| Poids | kg | 2.540 |
| Caractéristiques | Unités | SF 630 HP 2 |
|---|---|---|
| Type | HP 2 | |
| Puissance de chauffage | kW | 700 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 4 x 5,5 |
| Consommation maxi : Fuel | kg/h | 59,1 |
| Consommation maxi : Gaz propane (G31) | kg/h | 50 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 66,7 |
| Débit d'air | m³/h | 80.000 |
| Pression disponible | Pa | 100 |
| Elévation (DT) | °C | 15 - 22,6 |
| Taille du produit (L x I x H) | mm | 4800 x 2250 x 3470 |
| Poids | kg | 2.600 |
| Caractéristiques | Unités | SF 630 HP 3 |
|---|---|---|
| Type | HP 3 | |
| Puissance de chauffage | kW | 700 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 4 x 7,5 |
| Consommation maxi : Fuel | kg/h | 59,1 |
| Consommation maxi : Gaz propane (G31) | kg/h | 50 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 66,7 |
| Débit d'air | m³/h | 96.000 |
| Pression disponible | Pa | 100 |
| Elévation (DT) | °C | 15 - 18,8 |
| Taille du produit (L x I x H) | mm | 4800 x 2250 x 3470 |
| Poids | kg | 2.588 |
| Caractéristiques | Unités | SF 630 HP 4 |
|---|---|---|
| Type | HP 4 | |
| Puissance de chauffage | kW | 700 |
| Alimentation électrique | Type | 380 |
| Nb ventilateur x Puissance ventilateur | Nb x kW | 4 x 9,2 |
| Consommation maxi : Fuel | kg/h | 59,1 |
| Consommation maxi : Gaz propane (G31) | kg/h | 50 |
| Consommation maxi : Gaz naturel (G20) | m³/h | 66,7 |
| Débit d'air | m³/h | 104.000 |
| Pression disponible | Pa | 100 |
| Elévation (DT) | °C | 15 - 17,4 |
| Taille du produit (L x I x H) | mm | 4800 x 2250 x 3470 |
| Poids | kg | 2.740 |
Adapté aux applications suivantes
- Bâtiments commerciaux
- Industrie, usines et production
- Loisirs et divertissements
- Transport et logistique
