Dantherm HCH 8 – unités de ventilation résidentielle
Les unités de ventilation résidentielle HCH sont principalement conçues pour 1 à 2 maisons familiales. Les unités sont fournies sous la forme d’unités de ventilation complètes avec contrôle de la demande intégré et tableau de commande. Les unités de ventilation résidentielle sont équipées d’échangeurs de chaleur à contre-flux hautement efficaces, optimisés à un niveau d’efficacité très élevé, ce qui permet d’obtenir une puissance de ventilation spécifique (valeur SPI) très faible pour l'ensemble de l'unité.

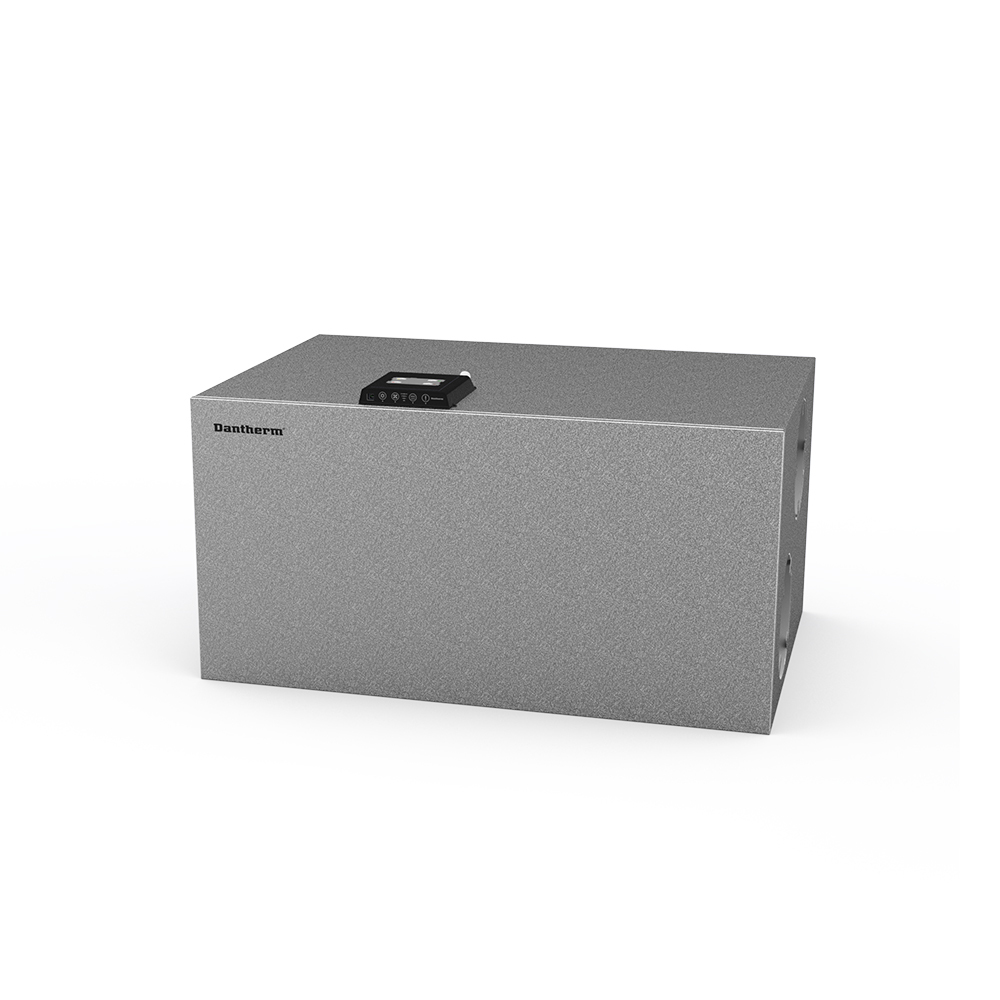

Dantherm HCH 8 – unités de ventilation résidentielle
|

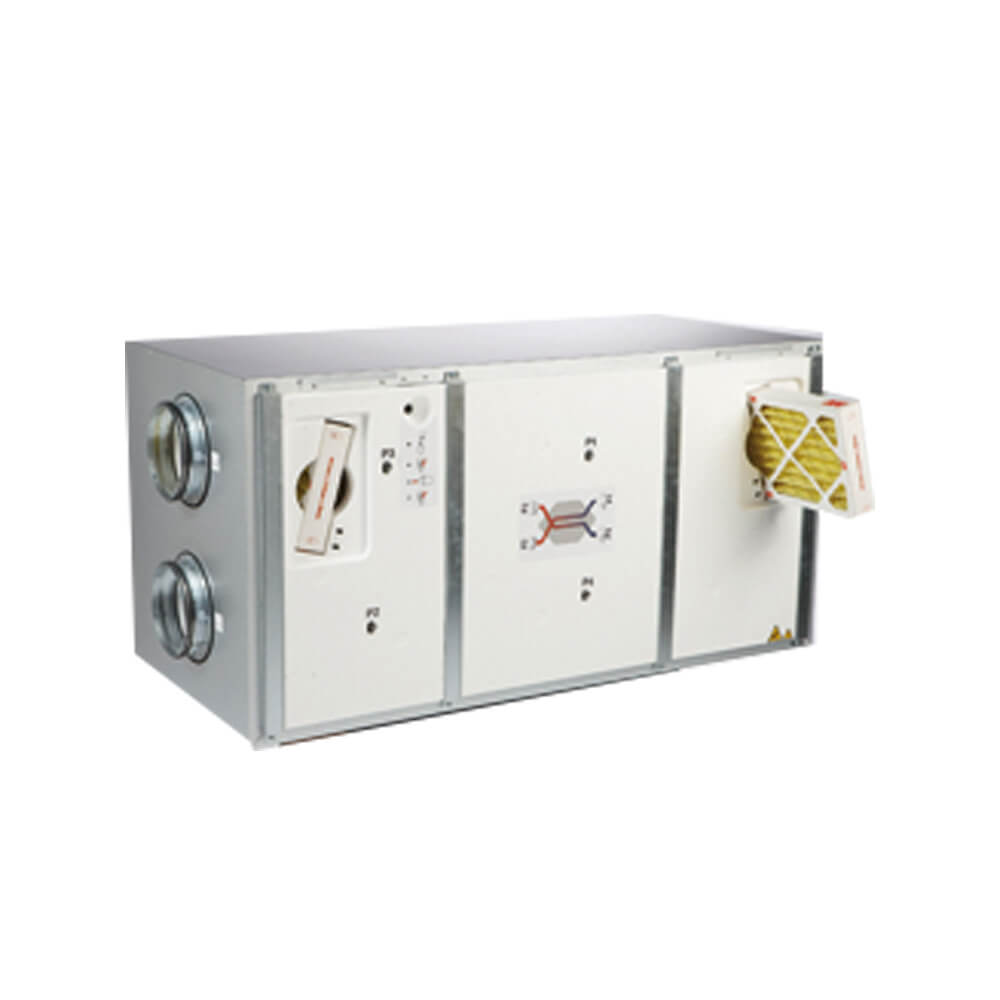

Dantherm HCH filtre
|

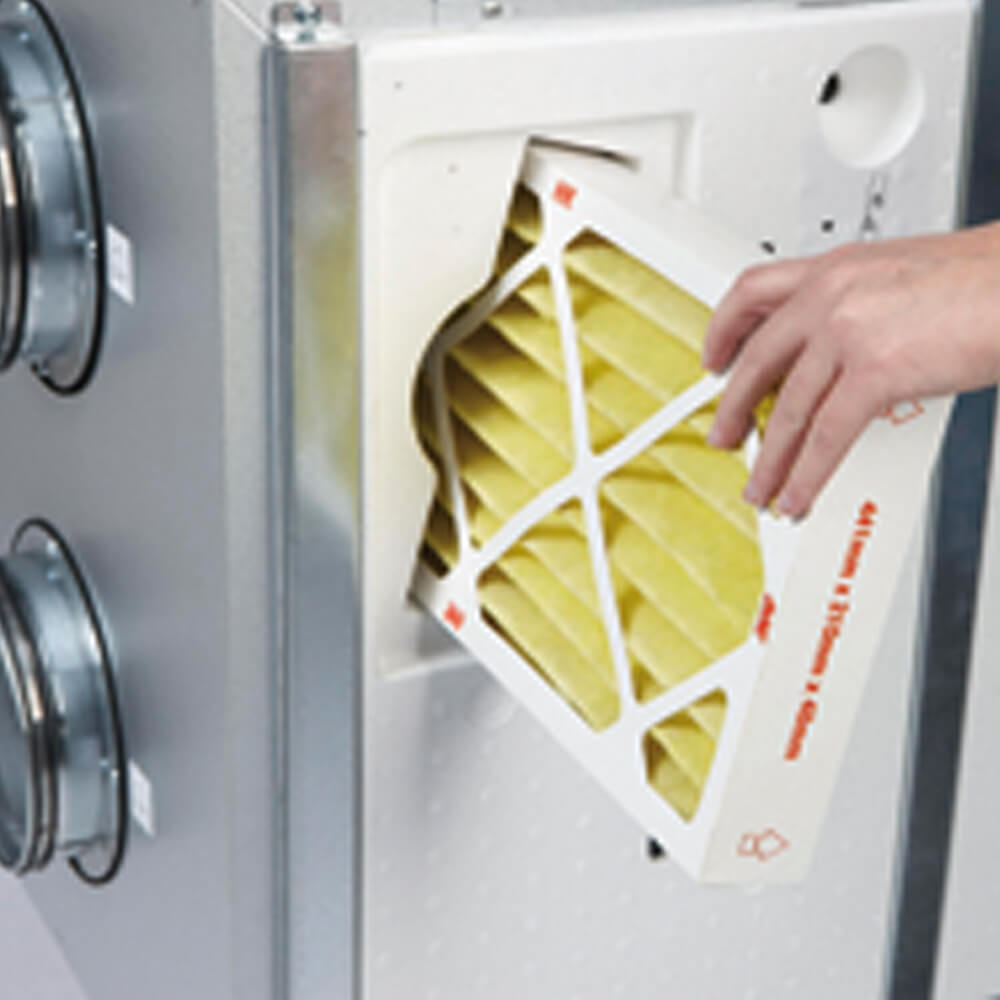

Dantherm HCH filtre à panneaux
|

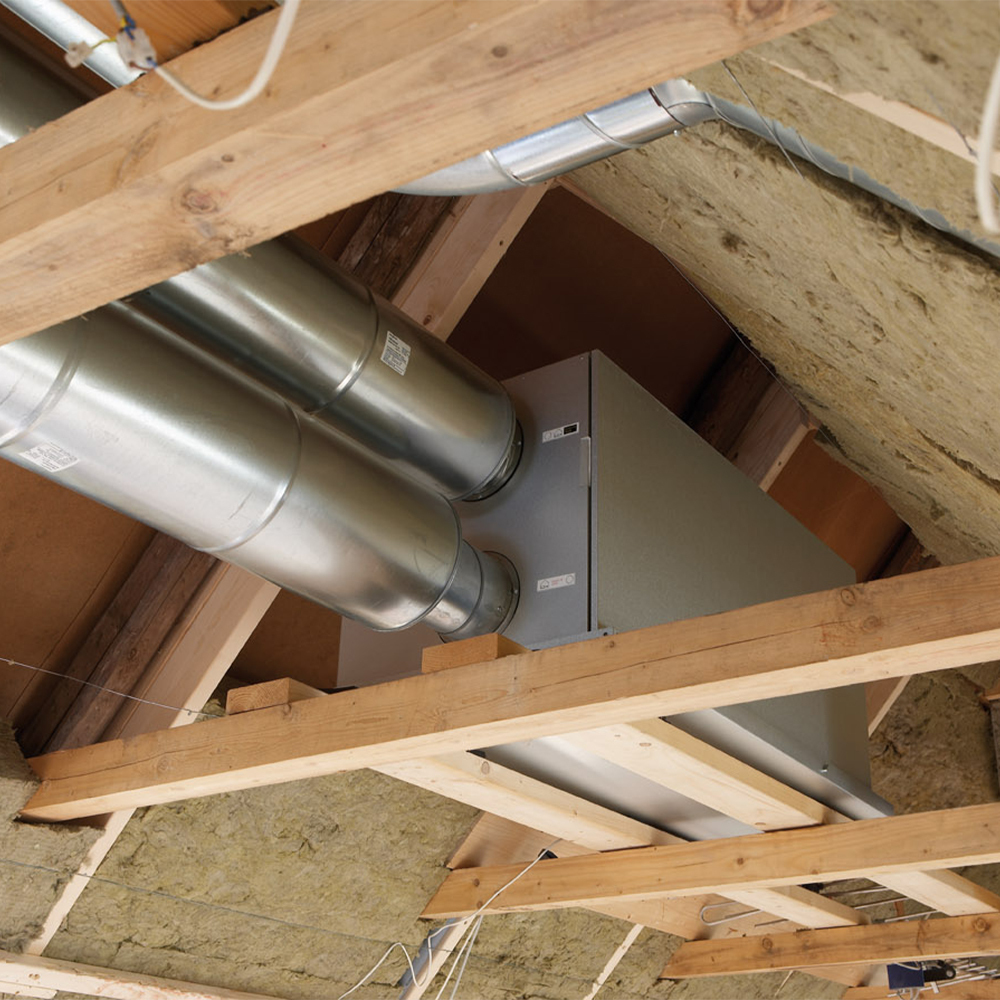

Dantherm HCH grenier
|
Caractéristiques clefs
- Ventilation à la demande avec sonde d’humidité intégrée
- Récupération de chaleur à haut rendement
- Moteurs CE à très faible consommation d’énergie (SPI faible)
- Solution facile à installer avec des tuyaux sous pression pour la mesure du volume d’air et le réglage sur l’unité
- Les modèles HCH peuvent être installés dans des greniers non isolés
Modèles HCH
Les unités de ventilation résidentielle HCH sont des modèles horizontaux conçus pour être installés dans un grenier ou au sol dans un local technique. Ils répondent aux exigences de ventilation des maisons jusqu’à environ 475 m2, en fonction des exigences nationales et de la perte de pression réelle dans l’installation.
Tous les modèles HCH disposent de raccordements de gaine aux extrémités et d’un accès pour l’entretien à l’avant. Le raccordement électrique se trouve à l’extrémité de l'unité, face à l’air frais côté droit. Les gaines raccordées à la maison (alimentation et extraction) se trouvent toujours sur le côté gauche de l'unité. L’évacuation de la condensation est située à l’arrière de l’unité.
Caractéristiques du produit
| Caractéristiques | Unités | HCH 8 |
|---|---|---|
| Débit maximum à 100Pa | m³/h | 500 |
| Débit nominal maximum à 100Pa | Vmax.rated | m³/h | 500 |
| Plage de fonctionnement recommandée | V | m³/h | 80 - 500 |
| EN 13141-7 débit de référence à 50Pa | VREF | m³/h | 350 |
| Performance | ||
| Efficacité thermique | % | Jusqu'à 92 (Fonctionnement à condensation) |
| Bypass | Oui | |
| Filtres conformes à la norme EN779 | - | G4 (en option sur demande: F7) |
| Filtres conformes à la norme ISO16890 | - | ISO Coarse 75% (en option sur demande: ePM1>50% |
| Plage de température ambiante de l'installation | °C | -12 à +50 |
| Plage de température de fonctionnement sans préchauffage | °C | -13 à +50 (Nous recommandons un préchauffage à des températures inférieures à -3°C pour assurer un fonctionnement équilibré) |
| Plage de température de fonctionnement avec préchauffage installé | °C | -20 à +50 |
| Fuites (externes et internes) selon EN 13141-7 | Classe | <2% (Classe A1) |
| Coffret | ||
| Dimensions | L × H × P | mm | 1180 x 780 x 600 |
| Raccord de gaine | mm | 250 |
| Poids | kg | 70 |
| Poids avec emballage | kg | 84 |
| Dimensions incluant l'emballage et la palette | L × H × P | mm | 1200 x 800 x 775 |
| Matériau de coffret extérieur | métal galvanisé | |
| Couleur | RAL | métal galvanisé gris |
| Isolation du coffret, polystyrène | mm | 40 |
| Facteur d'isolation | W/m2x °K | 0.78 |
| Classement de réaction au feu – polystyrène | DIN 4102 | classe B1 |
| Classement de réaction au feu – unité complète | EN 13501 | classe E |
| Électrique | ||
| Tension | V | 1 x 230 |
| Fréquence | Hz | 50 |
| Consommation de courant maximale, sans préchauffage ni post-chauffage | A | 1.1 |
| Consommation électrique maximale, sans préchauffage ni postchauffage | W | 246 |
| Protection class | - | IP20 |
Adapté aux applications suivantes
- Bâtiments résidentiels
