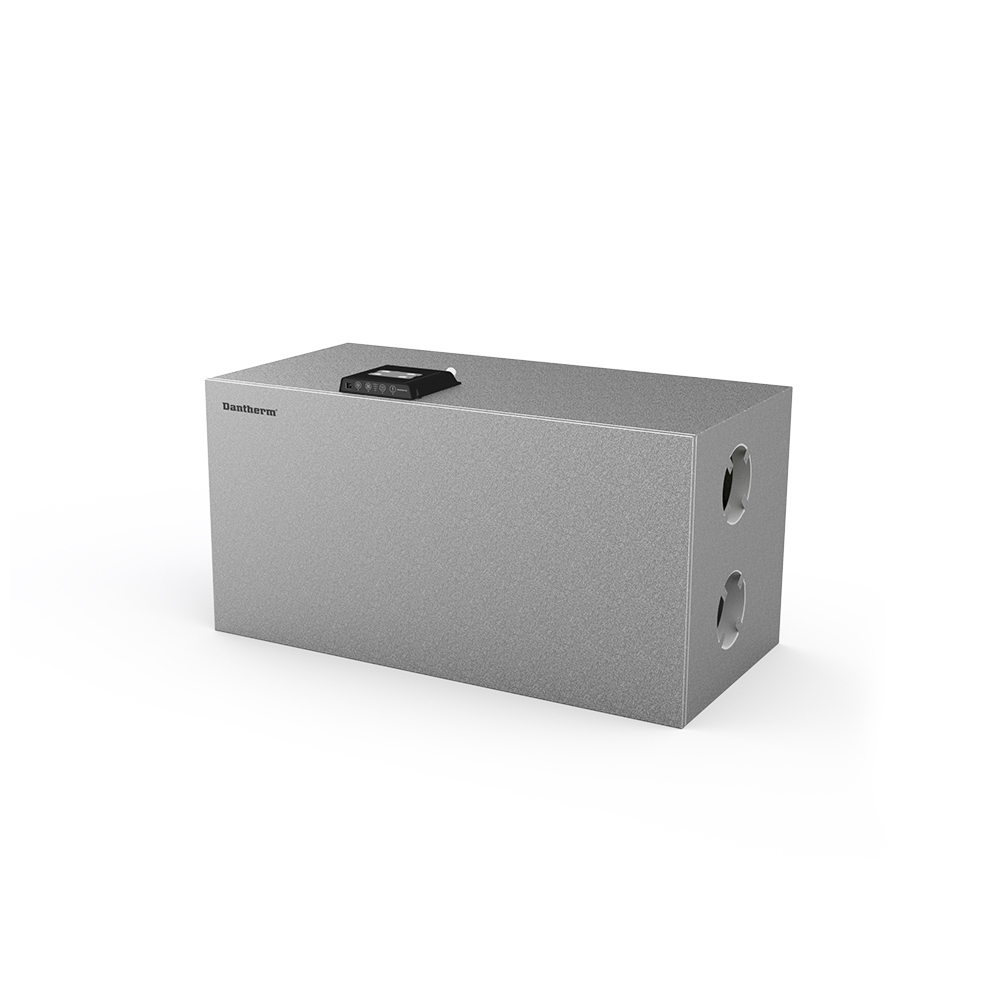

Dantherm HCH 5 – unités de ventilation résidentielles
Unités de ventilation résidentielles avec montage dans le grenier
Les unités de ventilation résidentielle HCH sont principalement conçues pour 1 à 2 maisons familiales. Les unités sont fournies sous la forme d’unités de ventilation complètes avec tableau de commande. Les unités de ventilation résidentielle sont équipées d’échangeurs de chaleur à contre-flux hautement efficaces, optimisés à un niveau d’efficacité très élevé, ce qui permet d’obtenir une puissance de ventilation spécifique (valeur SPI) très faible pour l'ensemble de l'unité.
Intéressé ?
Caractéristiques clefs
-
Ventilation à la demande avec sonde d’humidité intégrée
-
Récupération de chaleur à haut rendement
-
Moteurs CE à très faible consommation d’énergie (SPI faible)
-
Solution facile à installer avec des tuyaux sous pression pour la mesure du volume d’air et le réglage sur l’unité
-
Les modèles HCH peuvent être installés dans des greniers non isolés
Modèles HCH
Les unités de ventilation résidentielle HCH sont des modèles horizontaux conçus pour être installés dans un grenier ou au sol dans un local technique. Ils répondent aux exigences de ventilation des maisons jusqu’à environ 475 m2, en fonction des exigences nationales et de la perte de pression réelle dans l’installation.

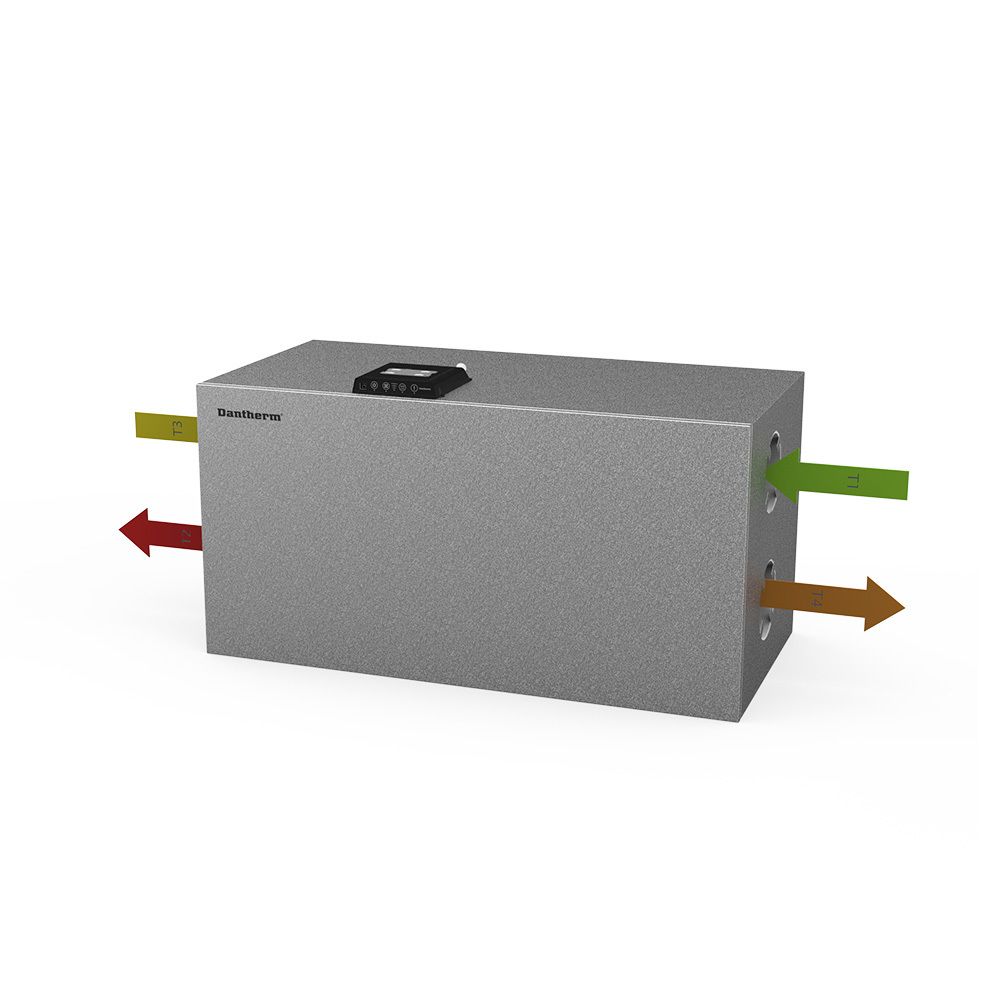

Tous les modèles HCH disposent de raccordements de gaine aux extrémités et d’un accès pour l’entretien à l’avant. Le raccordement électrique se trouve à l’extrémité de l'unité, face à l’air frais côté droit. Les gaines raccordées à la maison (alimentation et extraction) se trouvent toujours sur le côté gauche de l'unité. L’évacuation de la condensation est située à l’arrière de l’unité.
Caractéristiques du produit
Débit maximum à 100Pa
350
m³/h
Débit nominal maximum à 100Pa
300
Vmax.rated | m³/h
Plage de fonctionnement recommandée
80 - 300
V | m³/h
EN 13141-7 débit de référence à 50Pa
210
VREF | m³/h
Performance
Efficacité thermique
Jusqu'à 94
%
Bypass
Oui
Filtres conformes à la norme EN779
G4 (en option sur demande: F7)
-
Filtres conformes à la norme ISO16890
ISO Coarse 75% (en option sur demande: ePM1>50%
-
Plage de température ambiante de l'installation
-12 à +50
°C
Plage de température de fonctionnement sans préchauffage
-13 à +50
°C
Plage de température de fonctionnement avec préchauffage installé
-20 à +50
°C
Fuites (externes et internes) selon EN 13141-7
<2% (Classe A1)
Classe
Coffret
Dimensions
1180 x 600 x 580
L × H × P | mm
Raccord de gaine
160
mm
Poids
52
kg
Poids avec emballage
66
kg
Dimensions incluant l'emballage et la palette
1210 x 610 x 750
L × H × P | mm
Matériau de coffret extérieur
métal galvanisé
Couleur
métal galvanisé gris
RAL
Isolation du coffret, polystyrène
40
mm
Facteur d'isolation
0.78
W/m2x °K
Classement de réaction au feu – polystyrène
classe B1
DIN 4102
Classement de réaction au feu – unité complète
classe E
EN 13501
Électrique
Tension
1 x 230
V
Consommation électrique maximale (sans/avec préchauffeur)
154/1554
W
Fréquence
50
Hz
Classe de protection
IP20
-
Adapté aux applications suivantes
Accessoires et consommables

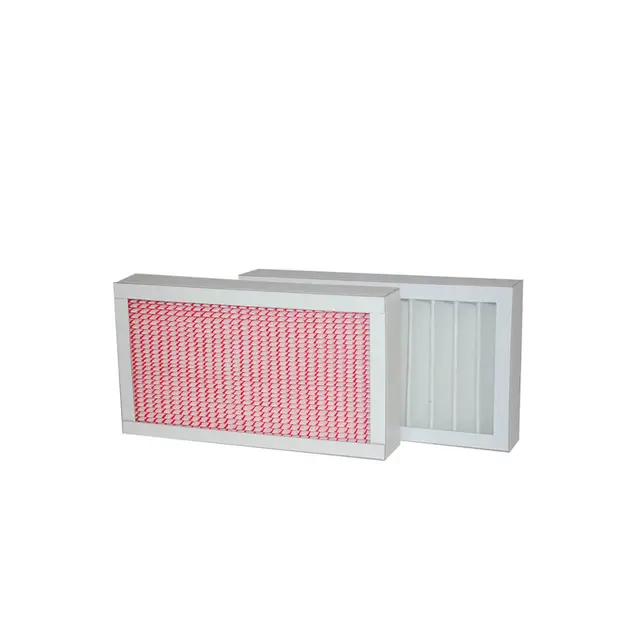

Code produit: 063448
Accessoire pour HCH 5
Code produit: 063470
Accessoire pour HCH 5
Code produit: 063851
Accessoire pour HCV 400, HCV 460, HCV 500, HCH 5, RCV 320, HCC 2, HCC 260, HCC 360, RCC 220
Code produit: 063854
Accessoire pour HCV 400, HCV 500, HCV 700, HCH 5
Code produit: 063899
Accessoire pour HCV 400, HCV 460, HCV 500, HCV 700, HCH 5
Code produit: 064885
Accessoire pour HCV 300, HCV 400, HCV 500, HCV 700, HCH 5, HCH 8, HCC 2, RCV 320, RCC 220
Code produit: 062737
Accessoire pour HCH 5, HCH 8
Code produit: 064807
Accessoire pour HCH 5, HCH 8
Code produit: 087953
Accessoire pour HCV 300, HCV 400, HCV 500, HCV 700, HCC 2, HCH, RCV, RCC
Code produit: 052535
Accessoire pour HCV 300, HCV 400, HCV 500, HCV 700, HCC 2, RCV, RCC
Code produit: 516301
Accessoire pour HCV 300, HCV 400, HCV 500, HCV 700, HCH 5, HCH 8, HCC 2
Code produit: 081447
Accessoire pour HCV 300, HCV 400, HCV 500, HCV 700, HCH 5, HCH 8
Code produit: 077195
Accessoire pour HCV 300, HCV 400, HCV 500, HCV 700, HCH 5, HCH 8
Code produit: 063874
Accessoire pour HCV 300, HCV 400, HCV 500, HCV 700, HCH 5, HCH 8, HCC 2
Code produit: 098084
Accessoire pour HCV 300, HCV 400, HCV 500, HCV 700, HCC 2
Code produit: 098083
Accessoire pour HCV 300, HCV 400, HCV 500, HCV 700, HCC 2
Code produit: 065389
Accessoire pour HCH 5, HCH 8
