Dantherm DanX XWPRS – unités de traitement de l’air
Piscines et commerces
Le DanX XWPRS combine les meilleurs avantages d’une pompe à chaleur avec un système de déshumidification de l’air extérieur. La combinaison d’une pompe à chaleur et d’un échangeur de chaleur à courants croisés et à haut rendement est conçue pour réguler parfaitement l’humidité et la température intérieure. Pompe à chaleur réversible avec possibilité de refroidissement actif en été.

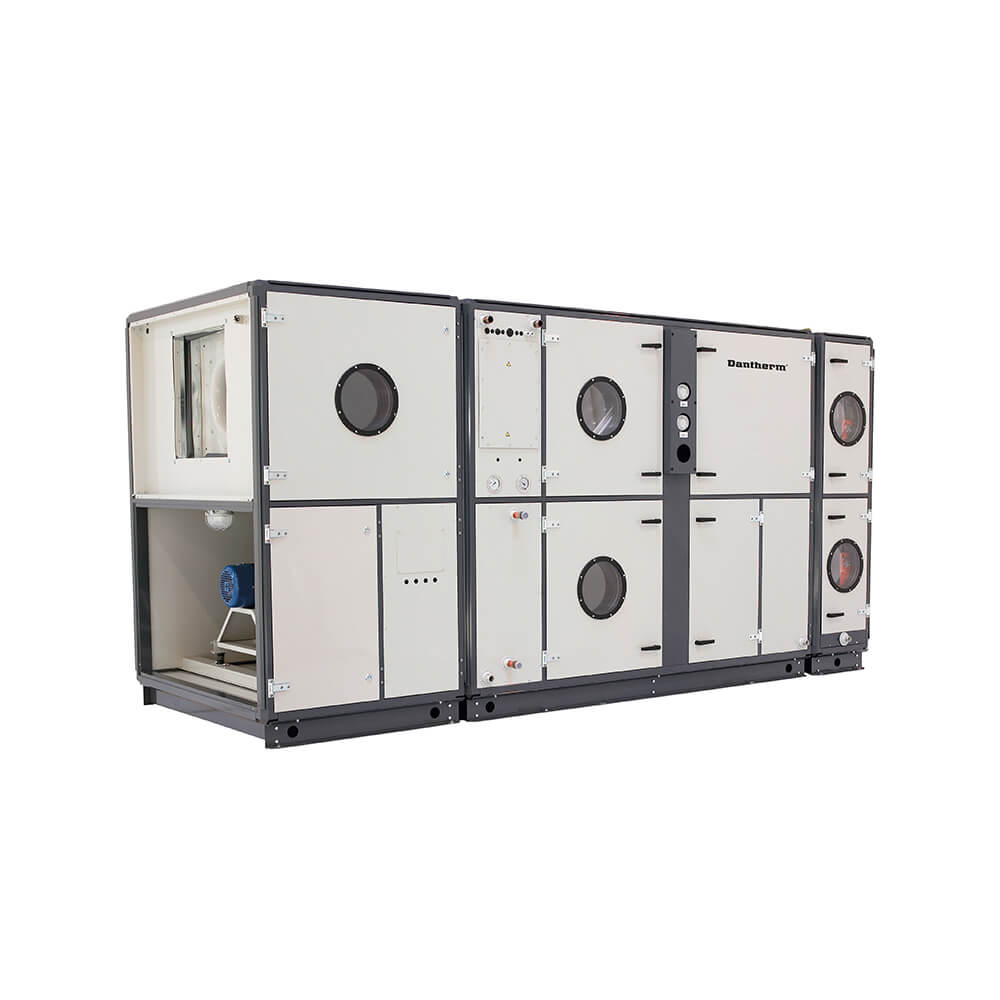

Dantherm DanX XWPRS – unités de traitement de l’air de piscine
|

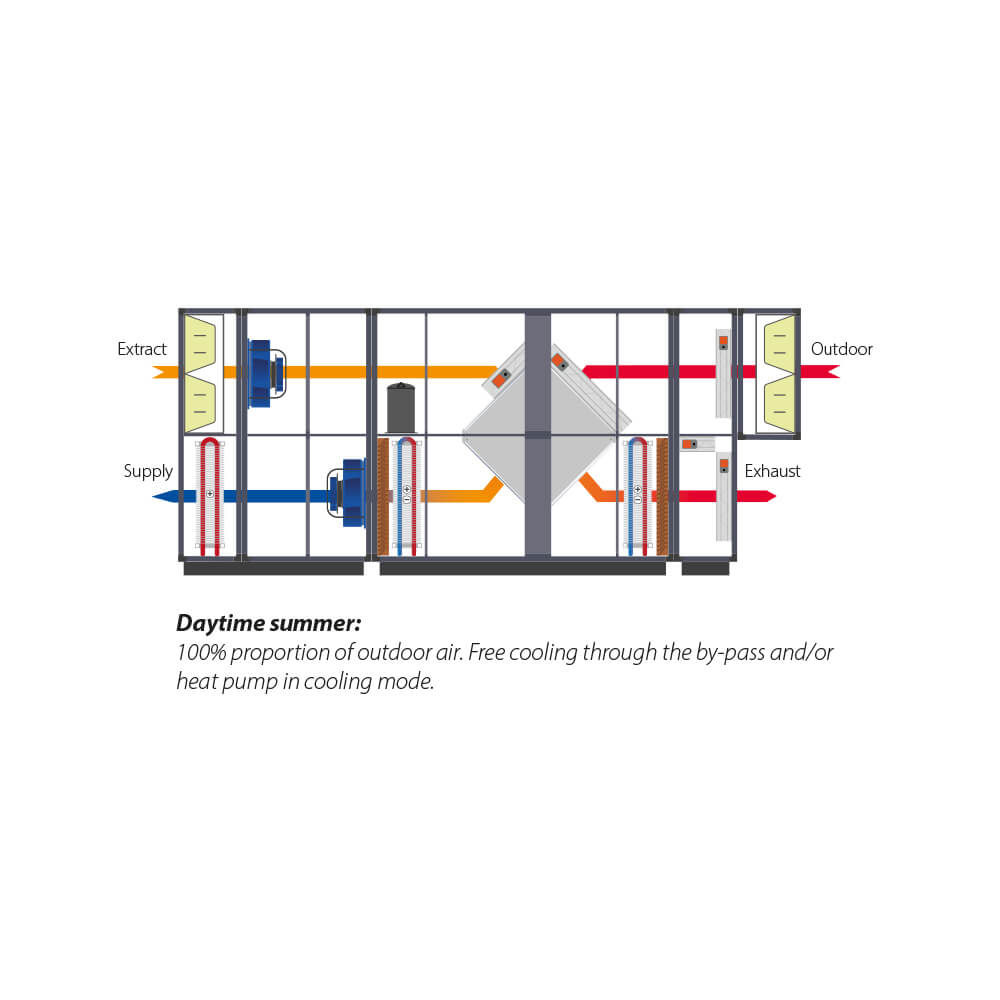

Schéma Dantherm DanX XWPRS
|

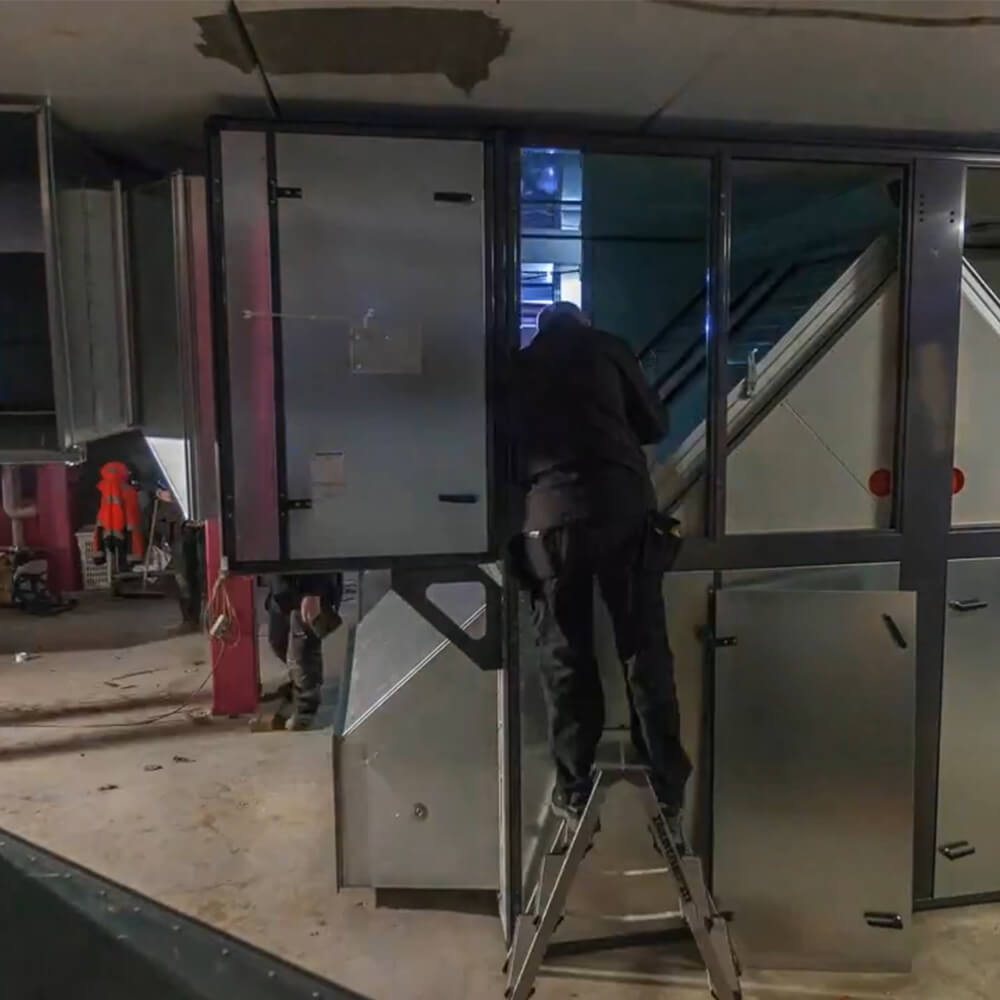

Timelapse remplacement du système de traitement de l'air dans une salle de natation publique
|

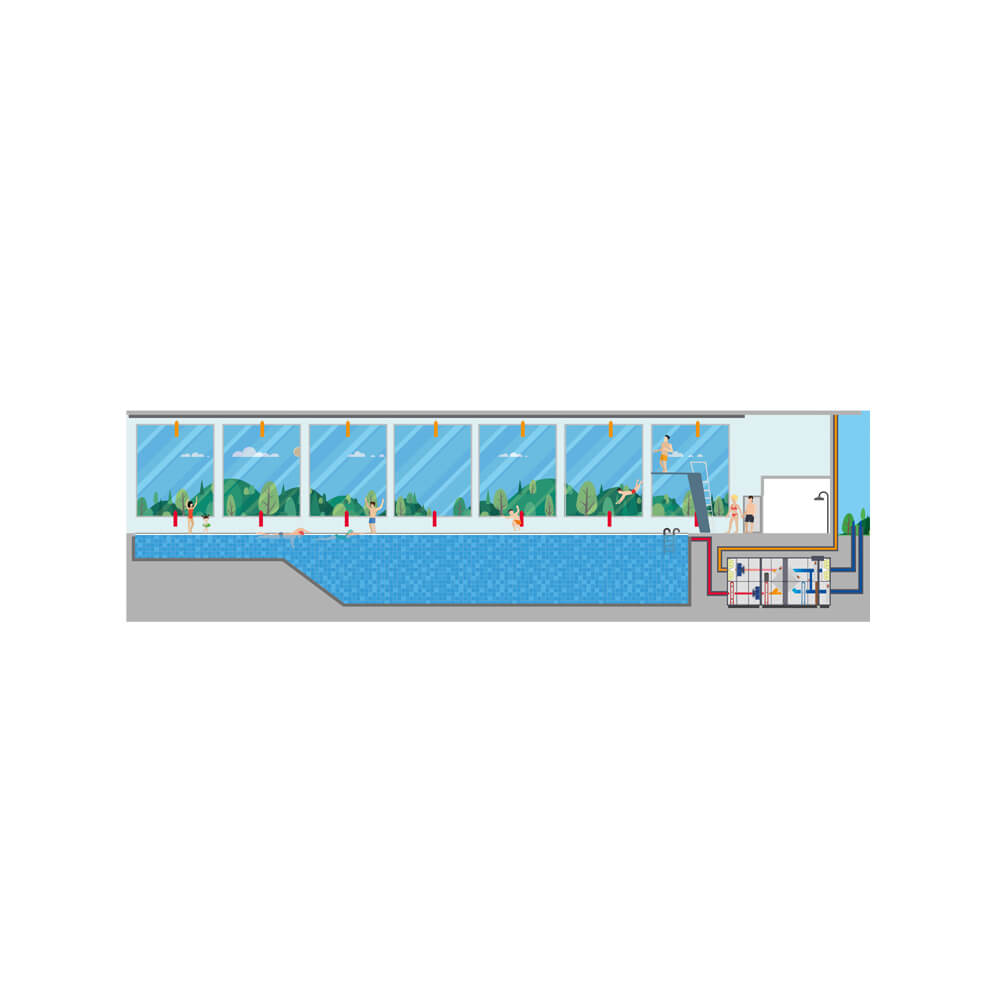

Installation du Dantherm DanX XWPRS
|

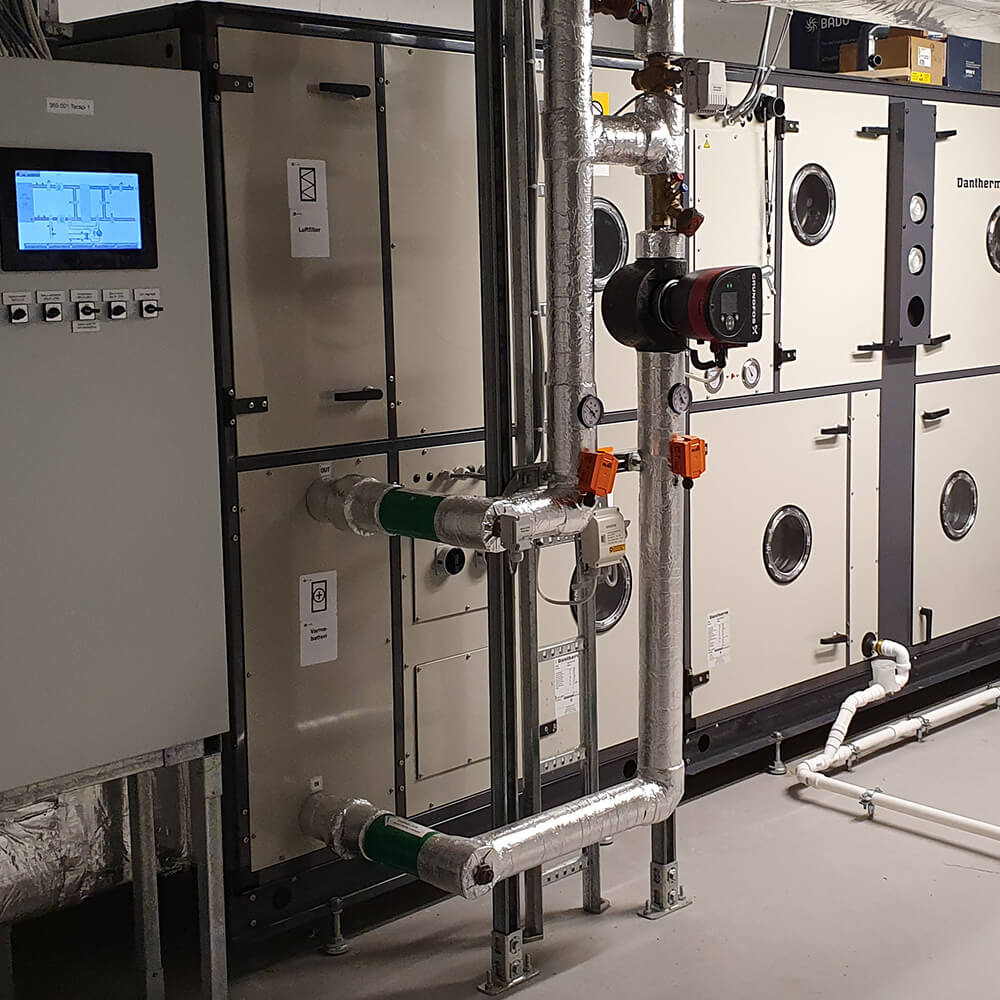

Installation de la piscine commerciale Dantherm DanX XWPRS
|

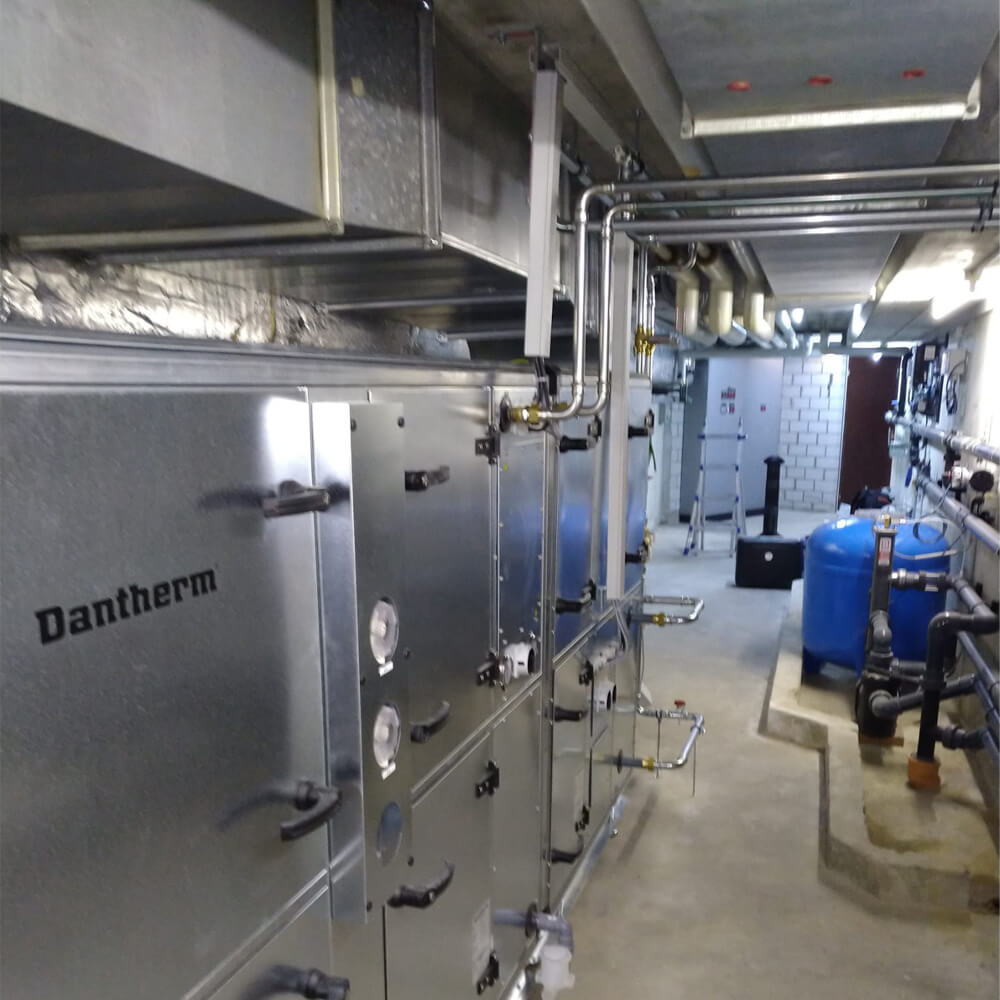

Installation de la piscine de villa privée Dantherm DanX XWPRS
|
Caractéristiques clefs
- Pompe à chaleur intégrée avec compresseur à spirale et COP élevé. Condenseur à eau intégré en option pour le chauffage de la piscine ou de l’eau sanitaire
- Système de contrôle facile à utiliser pour une gestion de la demande de haute qualité. Surveillance et contrôle automatiques de la température et de l’humidité
- Échangeur de chaleur à courants croisés avec un rendement de +75 %
- Dérivation intégrée pour un refroidissement libre en été
- Pompe à chaleur réversible pour une climatisation été active
- Ventilateurs à bouchon CE à haut rendement énergétique
- Des filtres à poche efficaces de différentes longueurs et qualités avec de faibles pertes de charge sont disponibles
- Module de construction à cadre porteur en panneaux sandwich galvanisés à chaud, peints par poudrage, isolation en laine minérale de 50 mm, cloisons intérieures de 30 mm et cadre inférieur avec pieds réglables
- Conçu pour résister à l’environnement agressif de la piscine (classe de corrosion C4 conformément à la norme EN/ISO 12944-2), avec un échangeur de chaleur à courants croisés revêtu d’époxy, des bobines avec un cadre en aluminium, des ailettes pré-peintes avec un revêtement en époxy et toutes les fixations, tous les boulons et écrous spécialement protégés
- Moteurs de registre IP66 conçus pour une utilisation en piscine
- Grandes portes d’inspection avec des charnières robustes et des serrures et poignées à languette pour un accès facile lors de l’entretien
- Unité modulaire pour une installation facile et rapide avec toutes les sondes et tous les composants électriques déjà connectés
- Communication BMS avec Modbus ou BACnet.
DanX XWPRS avec pompe à chaleur et échangeur de chaleur à courants croisés
Le DanX XWPRS combine les meilleurs avantages d’une pompe à chaleur avec un système de déshumidification de l’air extérieur. La combinaison de la pompe à chaleur et d'un échangeur de chaleur à flux croisés très efficace vous permet de contrôler totalement l'humidité et la température intérieure. La pompe à chaleur réversible offre la possibilité d'un rafraîchissement actif en été.
Les réductions potentielles des coûts d'exploitation sont importantes et pourraient bien dépasser 100 %.
La fonction de mélange intégrée garantit que seule la quantité exacte d’air extérieur nécessaire pour maintenir des conditions confortables est fournie.
Caractéristiques du produit
| Caractéristiques | Unités | 2/4 XWPRS |
|---|---|---|
| Débit d’air nominal | m³/h | 3.350 |
| Volume d’air max. | m³/h | 4.500 |
| Débit d’air extérieur | % | 0-100 |
| Capacité de déshumidification recirculation | kg/h | 9 (à 30 °C/54 % à l’intérieur) |
| Capacité de déshumidification VDI 2089 | kg/h | 22 (à 30 °C/54 % à l’intérieur) |
| Consommation électrique max. compresseur | kW | 4,4 |
| Consommation électrique totale max. | kW | 7,4 (a volumen de aire nominal) |
| Alimentation électrique | V/Hz | 400/3ph/50 |
| Quantité de réfrigérant R407c/CO2 | kg/tonnes | 9/15,97 |
| Hauteur | mm | 1.660 |
| Largeur | mm | 3.665 |
| Profondeur | mm | 880 |
| Poids | kg | 1.150 |
| Caractéristiques | Unités | 3/6 XWPRS |
|---|---|---|
| Débit d’air nominal | m³/h | 4.500 |
| Volume d’air max. | m³/h | 6.000 |
| Débit d’air extérieur | % | 0-100 |
| Capacité de déshumidification recirculation | kg/h | 16 (à 30 °C/54 % à l’intérieur) |
| Capacité de déshumidification VDI 2089 | kg/h | 29 (à 30 °C/54 % à l’intérieur) |
| Consommation électrique max. compresseur | kW | 5,7 |
| Consommation électrique totale max. | kW | 10,1 (a volumen de aire nominal) |
| Alimentation électrique | V/Hz | 400/3ph/50 |
| Quantité de réfrigérant R407c/CO2 | kg/tonnes | 11/19,51 |
| Hauteur | mm | 1.960 |
| Largeur | mm | 4.135 |
| Profondeur | mm | 880 |
| Poids | kg | 1.300 |
| Caractéristiques | Unités | 5/10 XWPRS |
|---|---|---|
| Débit d’air nominal | m³/h | 8.400 |
| Volume d’air max. | m³/h | 10.000 |
| Débit d’air extérieur | % | 0-100 |
| Capacité de déshumidification recirculation | kg/h | 24 (à 30 °C/54 % à l’intérieur) |
| Capacité de déshumidification VDI 2089 | kg/h | 54 (à 30 °C/54 % à l’intérieur) |
| Consommation électrique max. compresseur | kW | 8,8 |
| Consommation électrique totale max. | kW | 16,8 (a volumen de aire nominal) |
| Alimentation électrique | V/Hz | 400/3ph/50 |
| Quantité de réfrigérant R407c/CO2 | kg/tonnes | 13/23,06 |
| Hauteur | mm | 1.960 |
| Largeur | mm | 4.135 |
| Profondeur | mm | 1.400 |
| Poids | kg | 1.800 |
| Caractéristiques | Unités | 7/14 XWPRS |
|---|---|---|
| Débit d’air nominal | m³/h | 12.500 |
| Volume d’air max. | m³/h | 14.000 |
| Débit d’air extérieur | % | 0-100 |
| Capacité de déshumidification recirculation | kg/h | 33 (à 30 °C/54 % à l’intérieur) |
| Capacité de déshumidification VDI 2089 | kg/h | 81 (à 30 °C/54 % à l’intérieur) |
| Consommation électrique max. compresseur | kW | 12,0 |
| Consommation électrique totale max. | kW | 23,0 (a volumen de aire nominal) |
| Alimentation électrique | V/Hz | 400/3ph/50 |
| Quantité de réfrigérant R407c/CO2 | kg/tonnes | 15/26,61 |
| Hauteur | mm | 2.120 |
| Largeur | mm | 4.275 |
| Profondeur | mm | 1.900 |
| Poids | kg | 2.300 |
| Caractéristiques | Unités | 9/18 XWPRS |
|---|---|---|
| Débit d’air nominal | m³/h | 15.500 |
| Volume d’air max. | m³/h | 20.000 |
| Débit d’air extérieur | % | 0-100 |
| Capacité de déshumidification recirculation | kg/h | 43 (à 30 °C/54 % à l’intérieur) |
| Capacité de déshumidification VDI 2089 | kg/h | 100 (à 30 °C/54 % à l’intérieur) |
| Consommation électrique max. compresseur | kW | 16,0 |
| Consommation électrique totale max. | kW | 31,0 (a volumen de aire nominal) |
| Alimentation électrique | V/Hz | 400/3ph/50 |
| Quantité de réfrigérant R407c/CO2 | kg/tonnes | 20/35,48 |
| Hauteur | mm | 2.250 |
| Largeur | mm | 4.660 |
| Profondeur | mm | 1.800 |
| Poids | kg | 2.700 |
| Caractéristiques | Unités | 12/24 XWPRS |
|---|---|---|
| Débit d’air nominal | m³/h | 21.500 |
| Volume d’air max. | m³/h | 26.000 |
| Débit d’air extérieur | % | 0-100 |
| Capacité de déshumidification recirculation | kg/h | 68 (à 30 °C/54 % à l’intérieur) |
| Capacité de déshumidification VDI 2089 | kg/h | 139 (à 30 °C/54 % à l’intérieur) |
| Consommation électrique max. compresseur | kW | 24,0 |
| Consommation électrique totale max. | kW | 46,0 (a volumen de aire nominal) |
| Alimentation électrique | V/Hz | 400/3ph/50 |
| Quantité de réfrigérant R407c/CO2 | kg/tonnes | 25/44,35 |
| Hauteur | mm | 2.760 |
| Largeur | mm | 4.950 |
| Profondeur | mm | 2.200 |
| Poids | kg | 3.650 |
| Caractéristiques | Unités | 16/32 XWPRS |
|---|---|---|
| Débit d’air nominal | m³/h | 25.500 |
| Volume d’air max. | m³/h | 32.000 |
| Débit d’air extérieur | % | 0-100 |
| Capacité de déshumidification recirculation | kg/h | 81 (à 30 °C/54 % à l’intérieur) |
| Capacité de déshumidification VDI 2089 | kg/h | 165 (à 30 °C/54 % à l’intérieur) |
| Consommation électrique max. compresseur | kW | 30,0 |
| Consommation électrique totale max. | kW | 60,0 (a volumen de aire nominal) |
| Alimentation électrique | V/Hz | 400/3ph/50 |
| Quantité de réfrigérant R407c/CO2 | kg/tonnes | 30/53,22 |
| Hauteur | mm | 3.010 |
| Largeur | mm | 5.868 |
| Profondeur | mm | 2.200 |
| Poids | kg | 4.600 |
Adapté aux applications suivantes
- Agriculture
- Agroalimentaire
- Industrie, usines et production
- Loisirs et divertissements
- Piscines
