Dantherm RCC 220 – unidades de ventilación residenciales
El RCC 220 es una unidad de ventilación residencial excepcionalmente flexible y compacta para casas y apartamentos pequeños. Basada en un ingenioso diseño, se suministra como una auténtica solución plug and play con un panel de control integrado y todas las piezas necesarias para la instalación in situ.
Con sólo 200 mm de altura libre, es perfecta para instalar en falsos techos, paredes o armarios. Los caudales de aire pueden intercambiarse electrónicamente, por lo que la misma unidad puede montarse con conductos interiores/exteriores conectados al lado derecho o izquierdo, según sea necesario.
Las unidades RCC vienen con una superficie metálica galvanizada y se entregan embaladas individualmente, una unidad en un palé dentro de una caja de cartón, o en una variante embalada con cuatro unidades en un palé para minimizar el uso de embalajes en consideración al medio ambiente y para facilitar su manipulación en las obras.

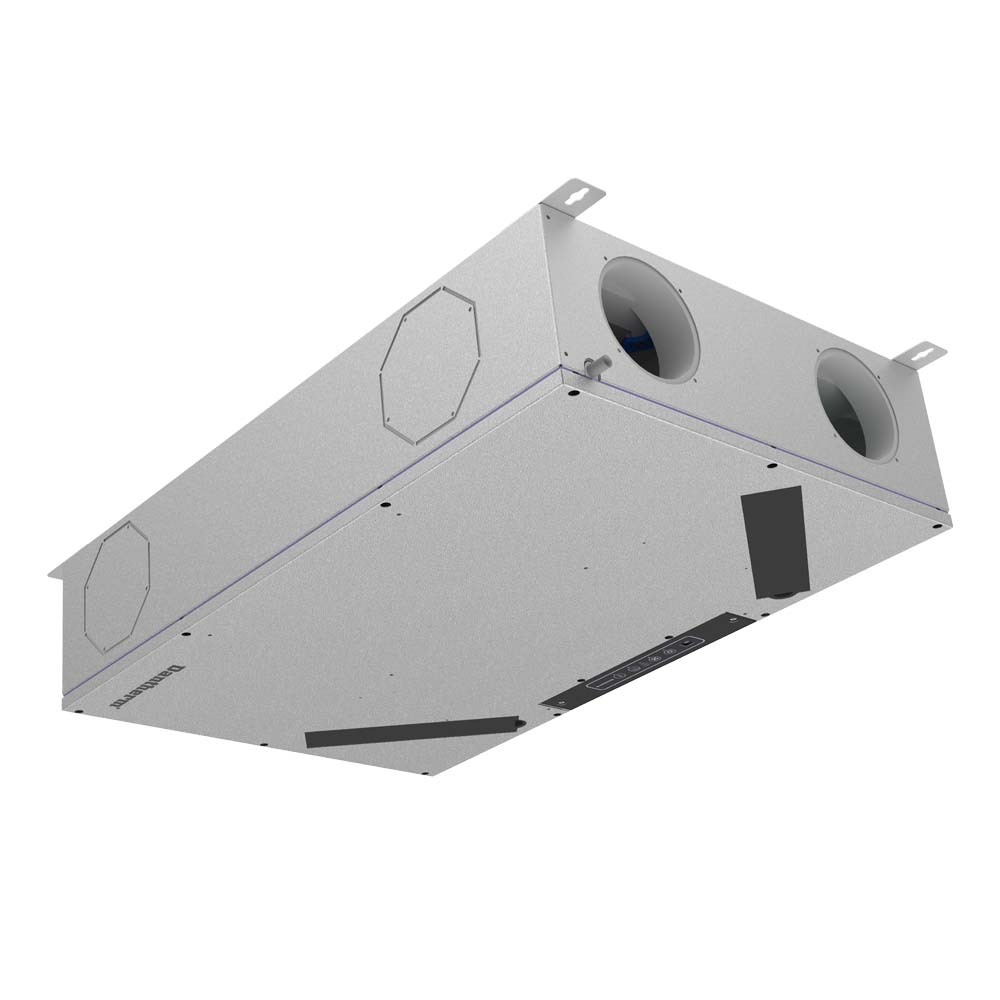

Dantherm RCC Unidad de ventilación residencial
|

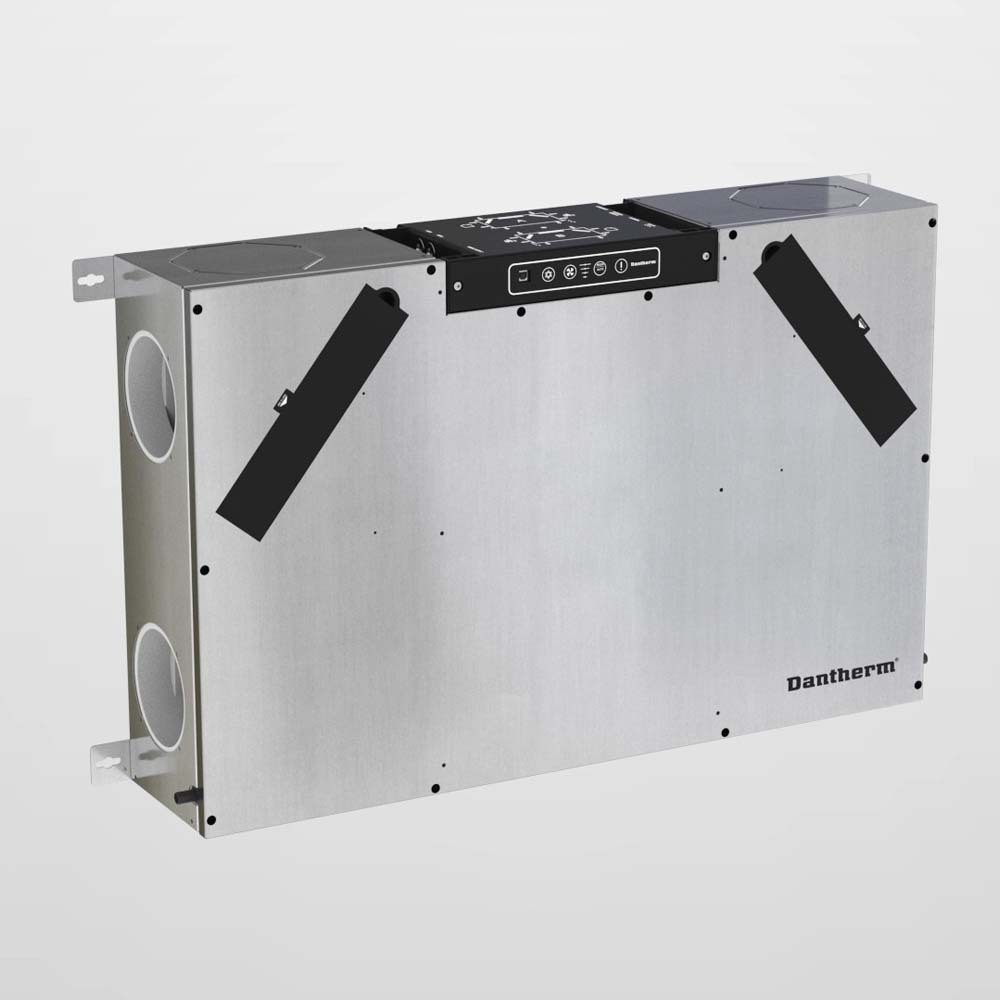

Dantherm RCC Vídeo sobre ventilación residencial
|

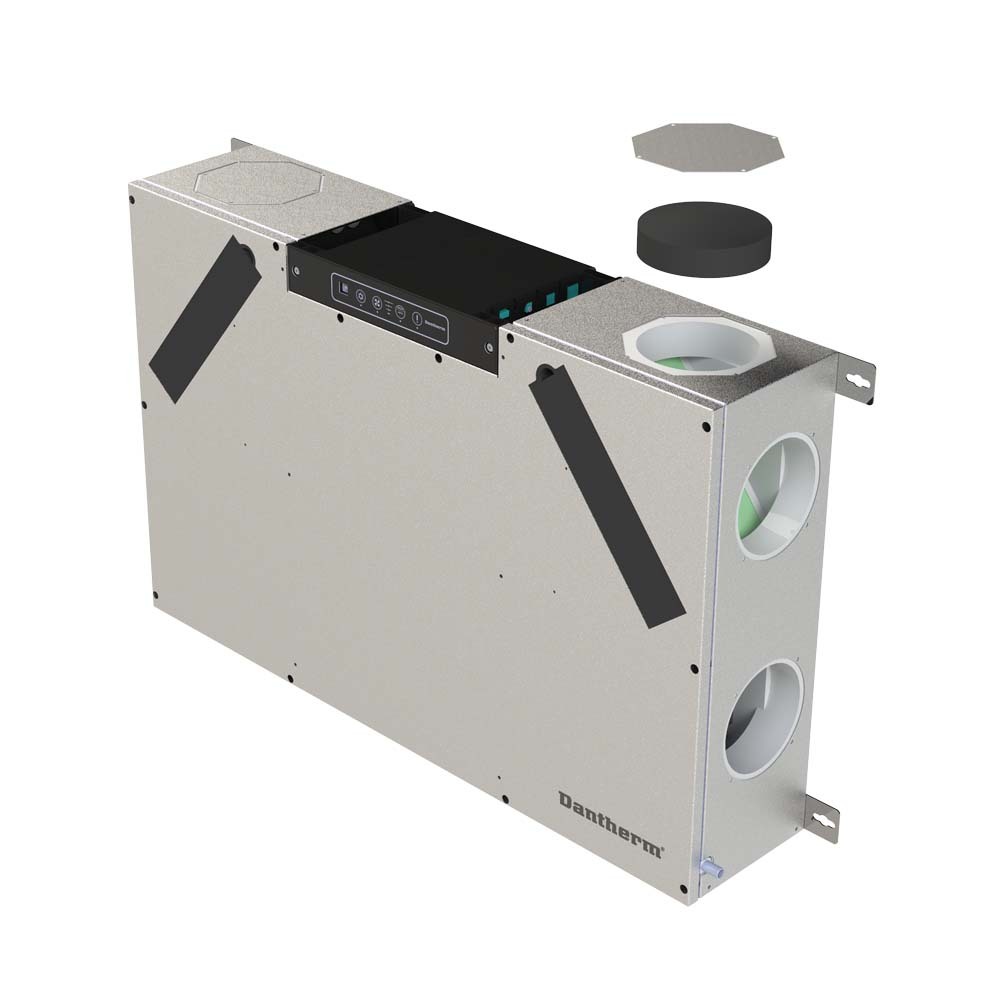

Dantherm RCC juntas de conducto superior
|

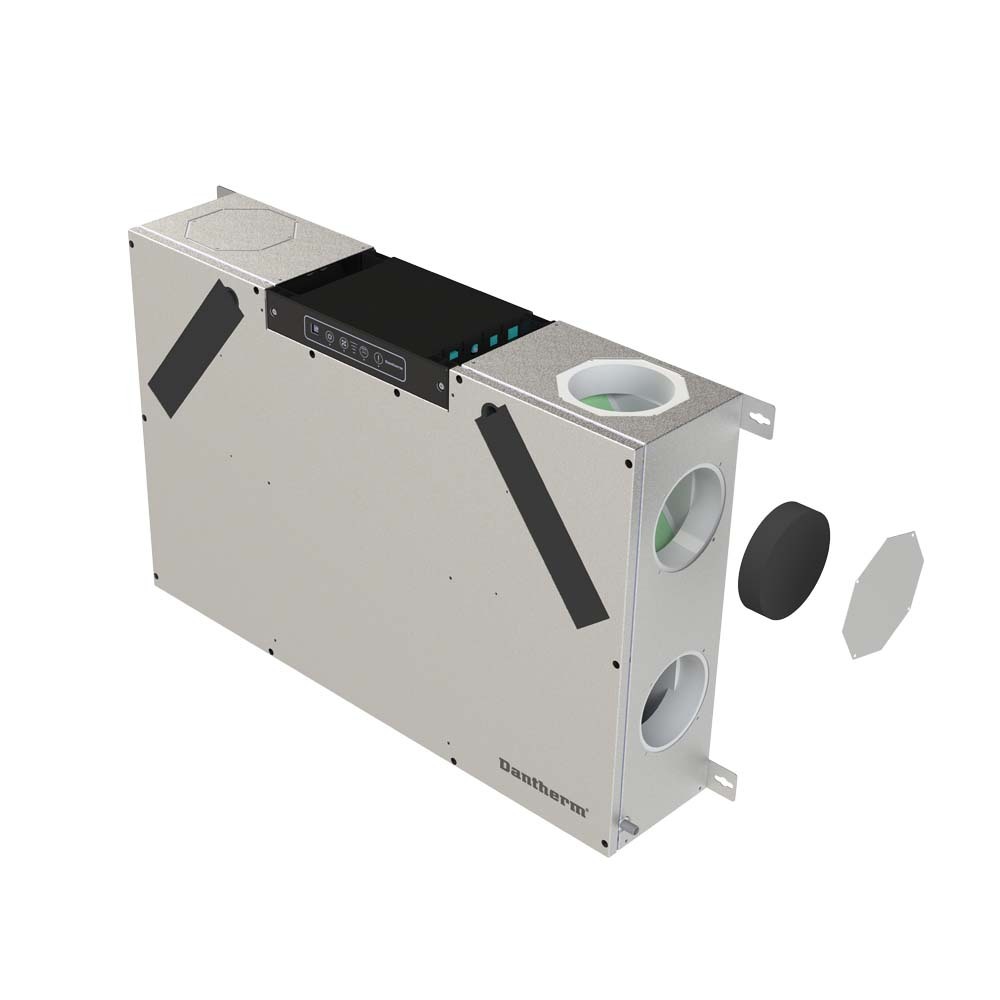

Dantherm RCC juntas de conducto lateral
|

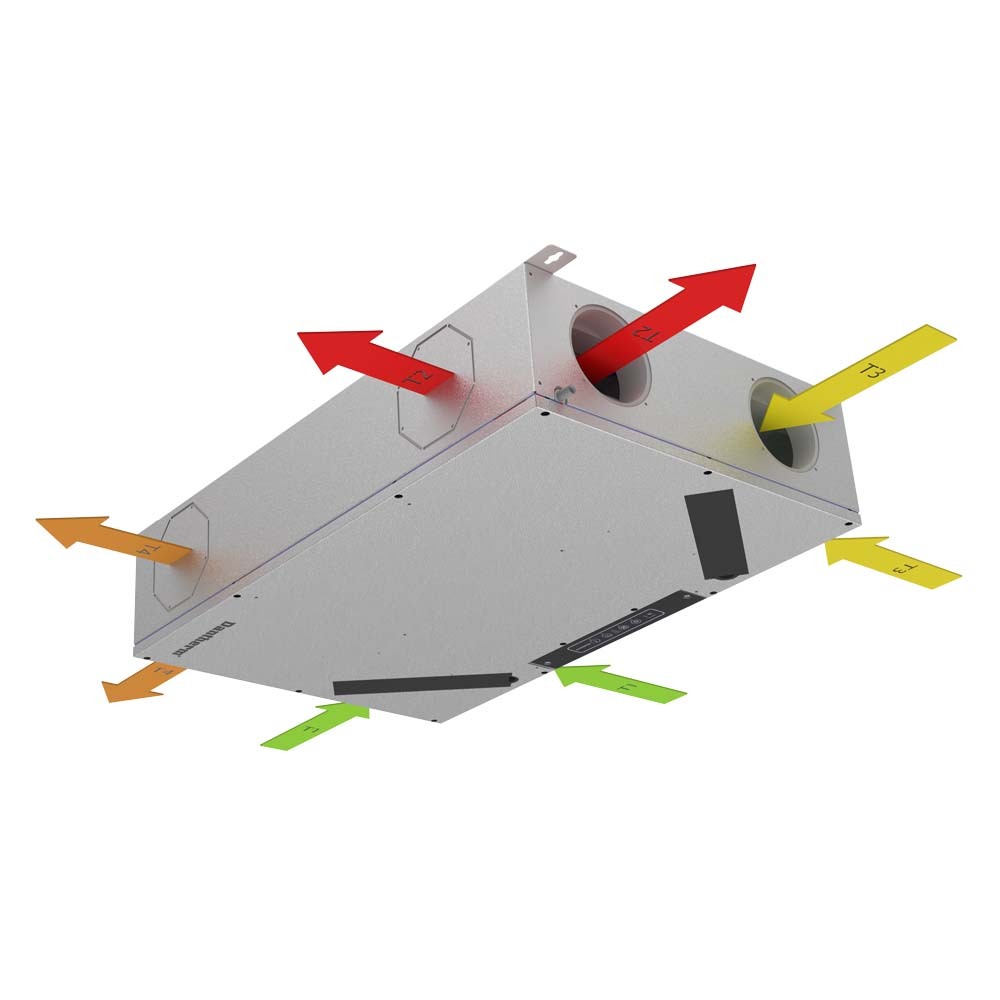

Dantherm RCC montaje bajo techo a la izquierda
|

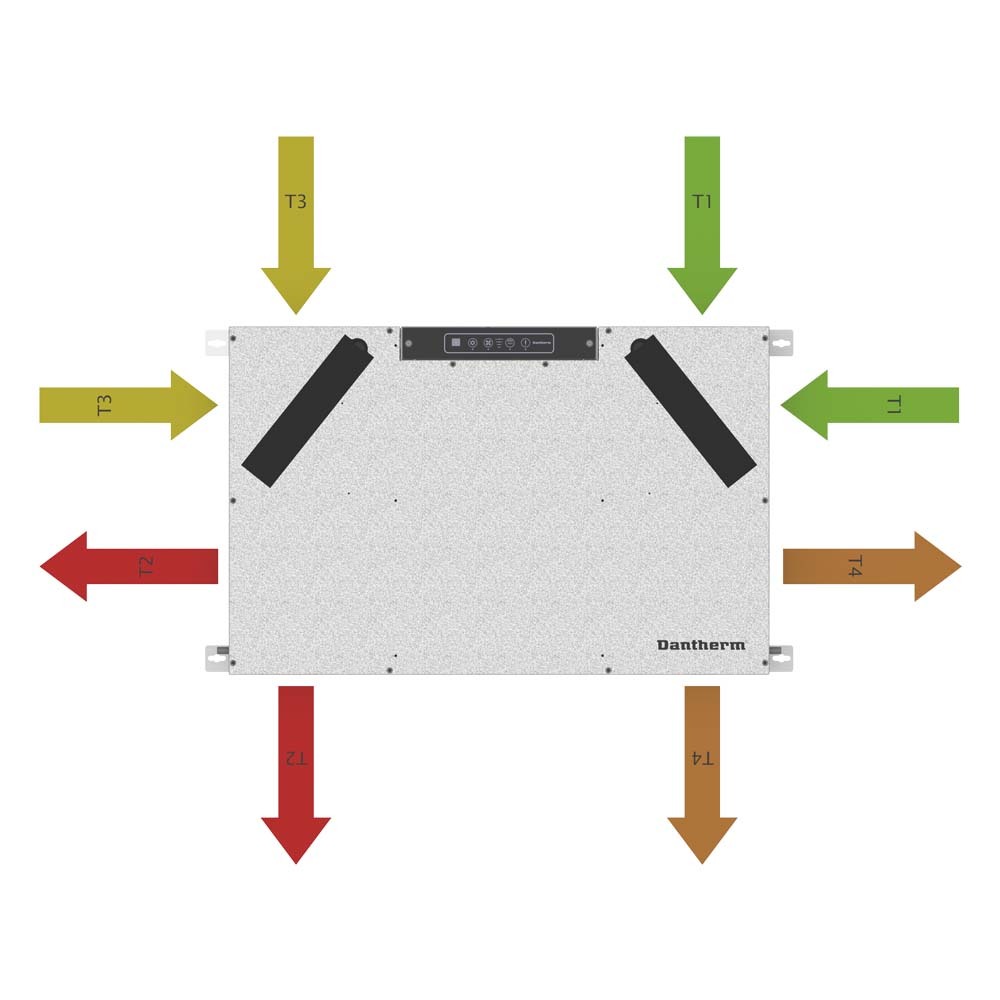

Dantherm RCC pared horizontal izquierda montaje
|

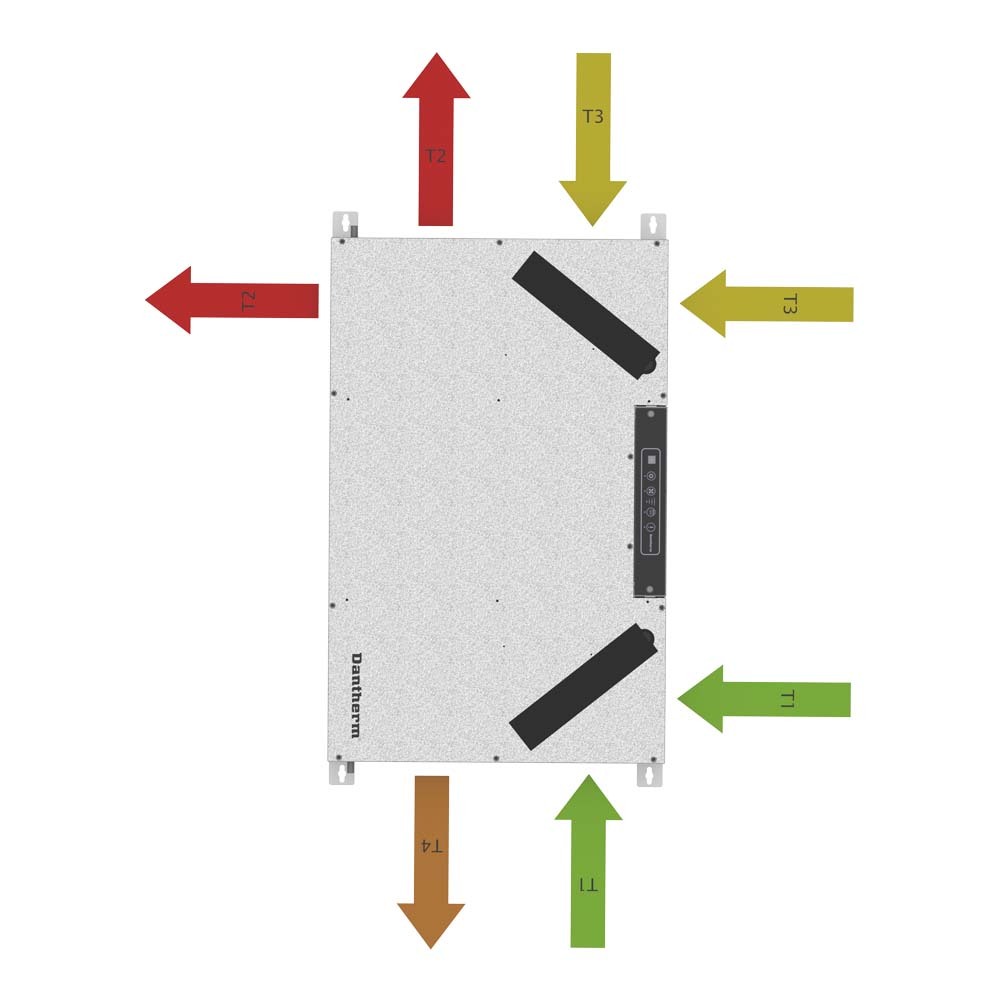

Dantherm RCC pared vertical izquierda montaje
|
Características principales
- Ventilación controlada por demanda con sensor de humedad integrado, que reduce el consumo de energía en momentos con poca demanda de ventilación.
- Modo de verano en el que el ventilador de suministro se detiene para reducir el consumo de energía. Las ventanas abiertas suministran aire exterior más frío
- Enfriamiento automático mediante la función de bypass integrada que permite la entrada de aire fresco nocturno en días calurosos para ayudar a mantener temperaturas agradables durante el día.
- Modo chimenea, que crea una sobrepresión interior temporal para mejorar la funcionalidad de la chimenea
- Recuperación de calor de alta eficiencia
- Motores de ventilador EC con un consumo de energía extremadamente bajo (SPI bajo)
- No requiere más de 200 mm de altura de instalación
- Unidades altamente personalizables con la opción de añadir una gran variedad de accesorios tanto internos como externos
- Dos sensores de humedad para facilitar el cambio de configuración izquierda/derecha
- Preparado para un fácil montaje de la bomba de condensados
Certificaciones
- PHI - Certificado de componente de Passive House
- DIBt - Instituto Alemán de Tecnología de la Construcción (pendiente)
- Incluido en la PCDB SAP App. Q - incluido en la base de datos del Reino Unido para ventilación mecánica equilibrada de toda la vivienda con recuperación de calor (pendiente)
- ErP - cumple la normativa de la UE sobre diseño ecológico
- Nordic Swan Ecolabel - incluido en la base de datos Nordic Swan para productos adecuados para edificios con etiqueta ecológica
- EPD - La declaración medioambiental de producto para la variante de producto declarada está disponible en la base de datos epddanmark.dk
Especificaciones del producto
| Especificaciones | Unidades | RCC 220P2 |
|---|---|---|
| Caudal máx. alcanzable a 100Pa | V100Pa | m³/h | 220 |
| Caudal máx. declarado a 100Pa | Vmax.rated | m³/h | 120 |
| Margen de funcionamiento recomendado | V | m³/h | 45-130 |
| Caudal de referencia EN 13141-7 a 50Pa | VREF | m³/h | 84 |
| Rendimiento | ||
| Rendimiento térmico según EN13141-7 | ηSUP | % | 86 |
| Fugas (externas e internas) según EN13141-7 | % | <2% (Class A1) |
| Filtros según ISO16890 | - | ISO Coarse 75% (optional optional on supply: ePM1>50% ) |
| Filtros según EN779 | - | G4 (optional on supply: F7) |
| Temperatura ambiente de instalación | tSURR | °C | +12 to +45 |
| Temperatura exterior sin precalentador instalado | tODA | °C | -12 to +45 (The use of the preheating coil is recommended at outdoor temperatures below -3°C to ensure balanced operation.) |
| Temperatura exterior con precalentador instalado | tODA | °C | -20 to +45 |
| Humedad absoluta máxima del aire de extracción | x | g/kg | 10 |
| Armario | ||
| Dimensiones (sin soporte mural) | w x d x h | mm | 580 x 200 x 900 |
| Espigas/conexiones de conductos | Ømm | 8 x 125 – female |
| Peso | kg | 17 |
| Conductividad térmica - aislamiento de poliestireno | λ | W/mK | 0,031 |
| Valores de transición térmica - aislamiento de poliestireno | U | W/m²K | U<1 |
| Clasificación al fuego del aislamiento de poliestireno | class | DIN 4102-1 class B2
EN 13501 class E |
| Manguera de drenaje | Ø/length | "/mm | 1/2 |
| Color del armario | RAL | Alu-zinc |
| Eléctrico | ||
| Tensión | U | V | 230 |
| Consumo máximo sin/con precalentador | P | W | 173/1073 |
| Frecuencia | f | Hz | 50 |
| Clase de protección | - | IP21 |
Adecuado para
- Edificios residenciales
