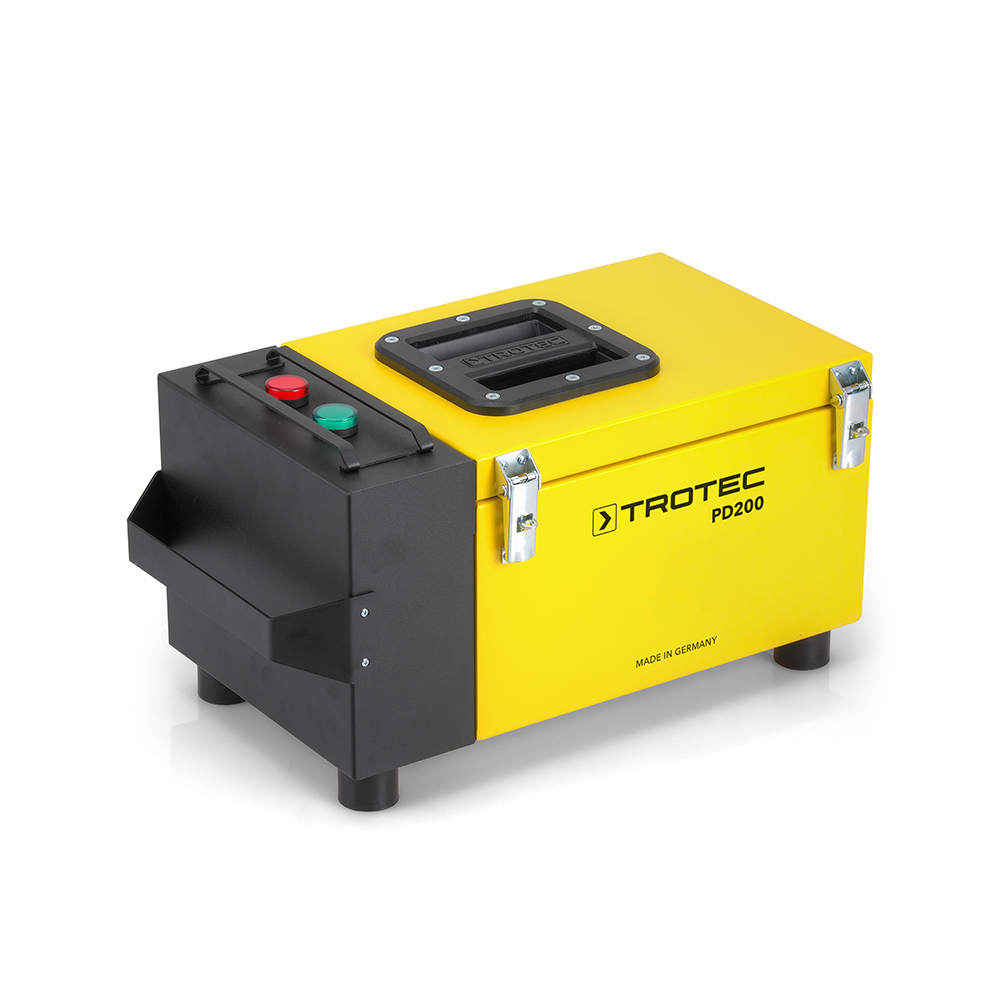

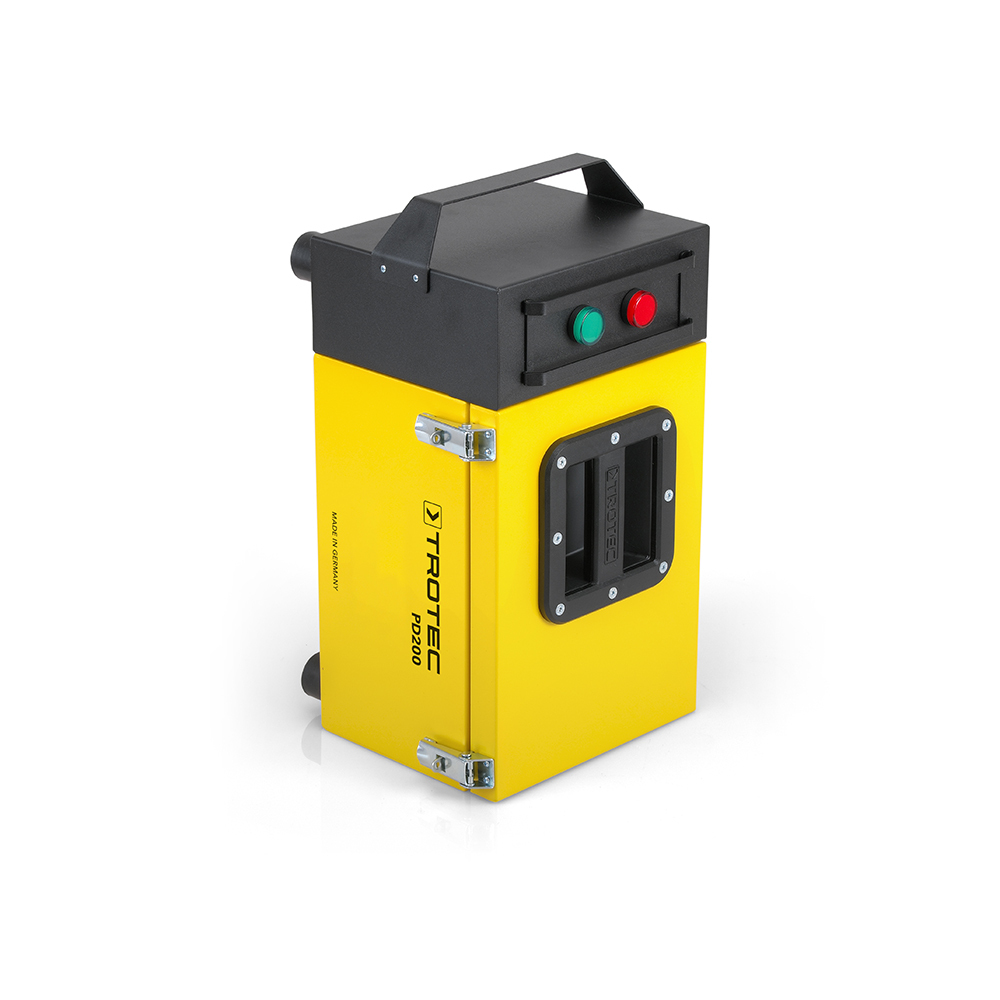

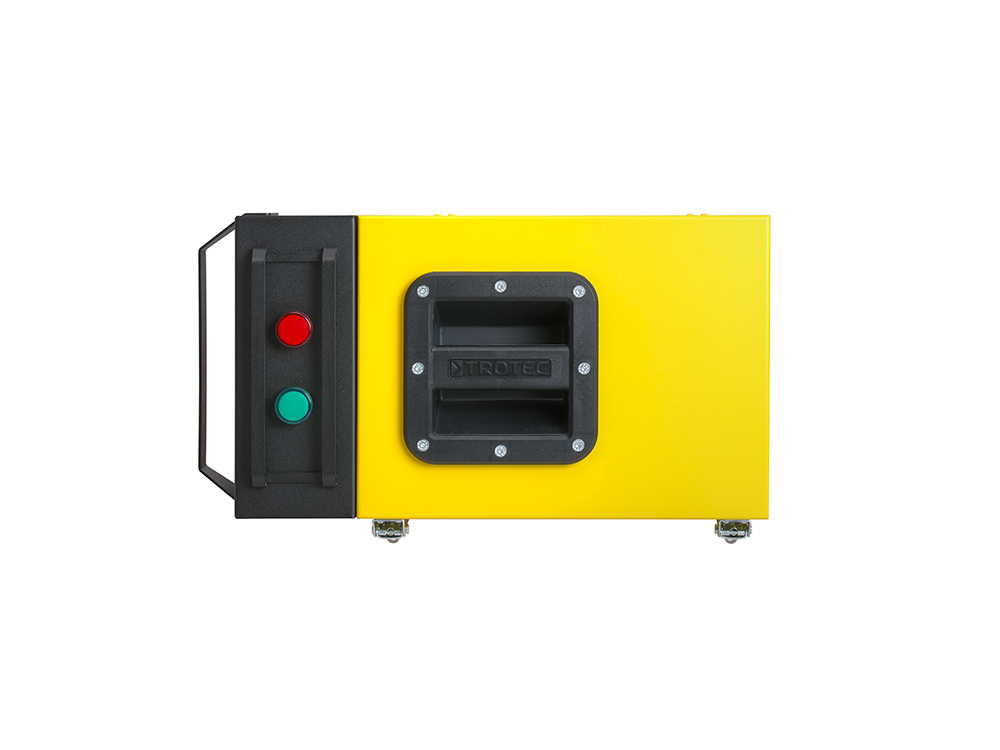

Trotec PD200 – pulsstrømsmålesystem
PD200 er et komplet pulsstrømsmålesystem, der er designet til at detektere jordede lækager i ikke-ledende tætningssystemer som bitumen, elastomer, PE-HD og andre plastplader. Systemet påfører en spænding på testpladen. Der implementeres et cirkulært kredsløb, hvor den negative pol er placeret på den vandtætte overflade, og et jordkabel med den positive pol er fastgjort til undersiden af det tilsvarende vandtætte lag.
Fugten på den ledende overflade fungerer som en ledning for den elektriske strøm, der leveres af pulsgeneratoren. Strømmens retning registreres ved hjælp af målestave og afslører vejen til lækagepunktet på pulsmodtageren. Ved brug af PD200 er vandtætningens tilstand - om den er dækket af grus eller vegetation - uden betydning. Det eneste krav er, at vandtætningsskiven er tilstrækkeligt mættet.

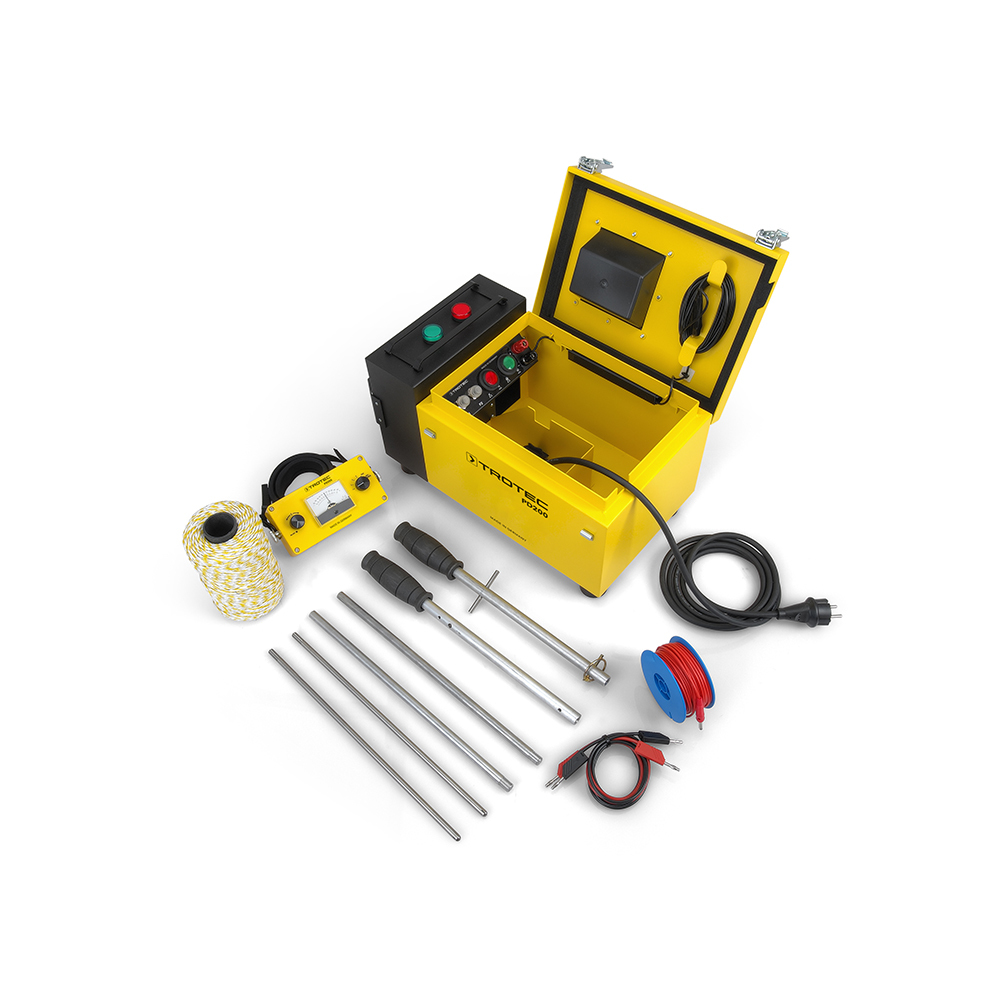

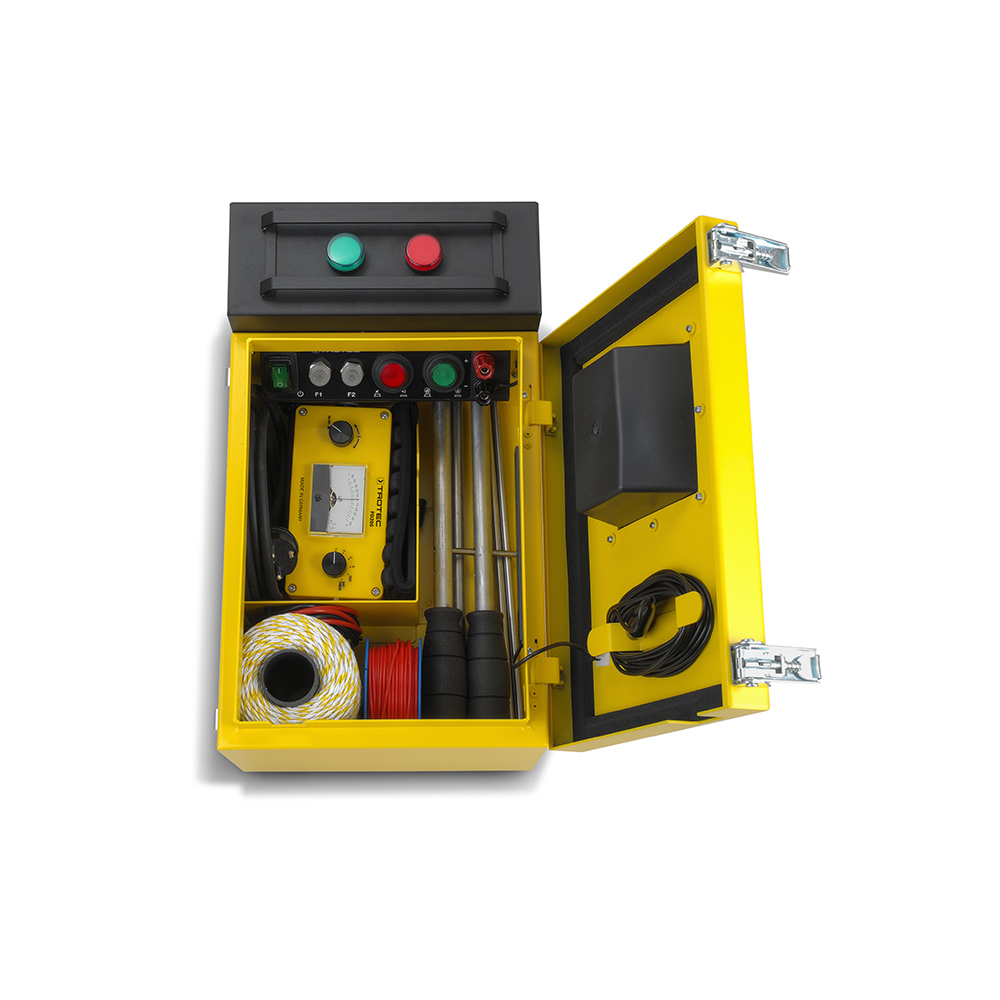

PD200-systemet leveres i en praktisk kuffert, der indeholder en pulsgenerator, en pulsmodtager, to målestænger, et tilslutningskabel, 200 m sløjfekabel, en 25 m jordkabelforlænger og meget mere.
Yderligere information kan findes i kataloget.
Trotec PD200 – pulsstrømsmålesystem
|
Trotec PD200 – pulsstrømsmålesystem
|
Trotec PD200 – pulsstrømsmålesystem
|
Trotec PD200 – pulsstrømsmålesystem
|
Trotec PD200 – pulsstrømsmålesystem
|
Trotec PD200 – anvendelse
|
Trotec PD200 – anvendelse
|
Nøglefunktioner
- Hurtig lækagesøgning takket være ekstra, tydeligt synligt signallys og, om nødvendigt, omskiftelig lydgiver
- Robust, stænktæt design af transportkuffert
- Robust, let aluminiumsbaseret konstruktion

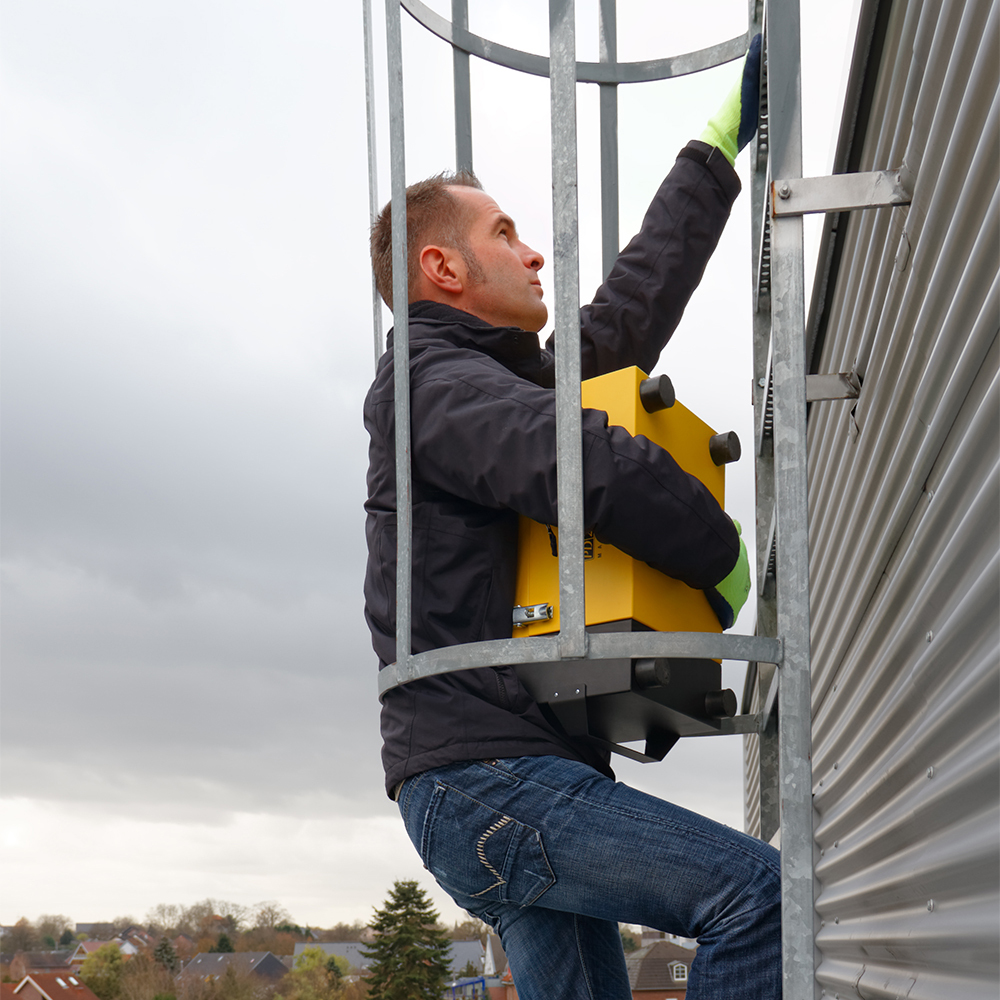

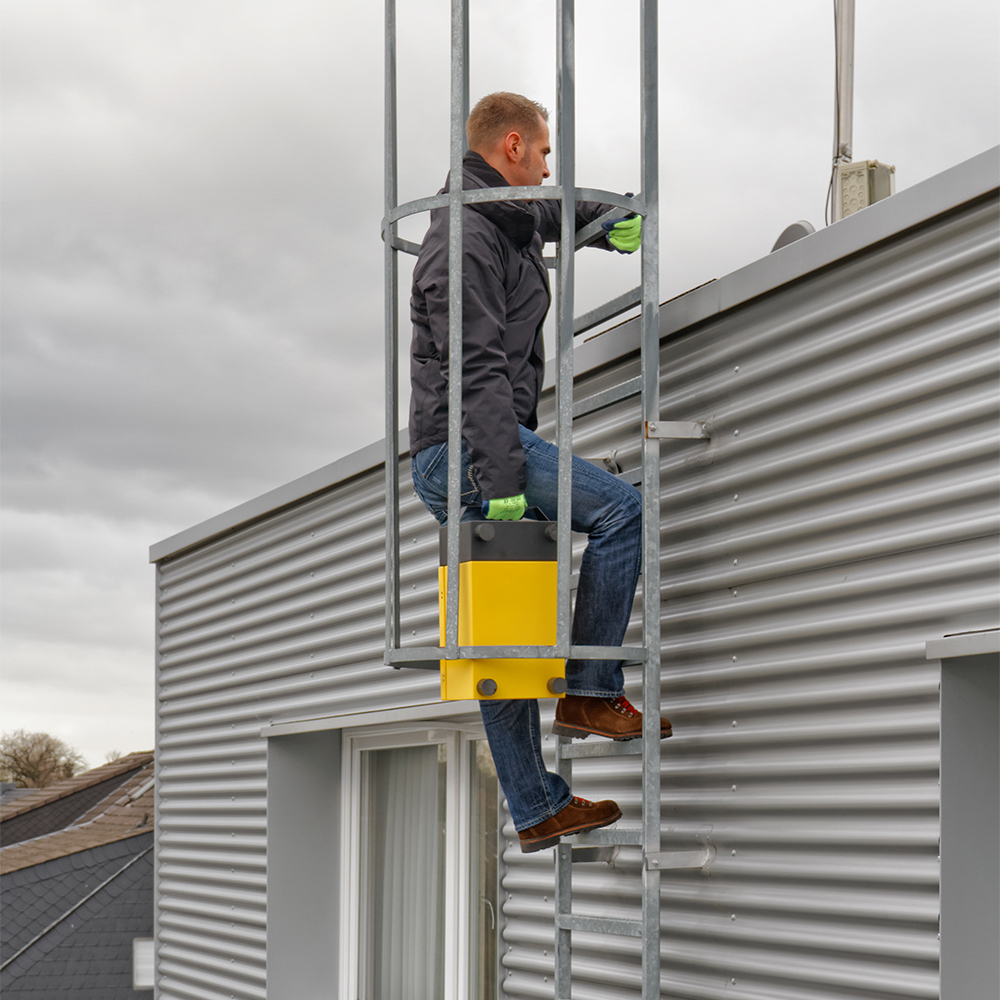

- Let at transportere, selv gennem smalle rum som f.eks. sikkerhedsstiger
- Integreret kortslutningstest, f.eks. til kontrol af sikringsmidler
- Valgfri grusspids til lettere udlægning og indføring af ringledningen under tagbelastningen
Produktspecifikationer
| Specifikationer | Enheder | Pulsgenerator PD 200 G |
|---|---|---|
| Forsyningsspænding | V/Hz | 220-240/1ph/50-60 |
| Batteri | - | |
| Produktstørrelse (L x B x H) | mm | 470 x 240 x 250 |
| Vægt | kg | 8,6 (inkl. tilbehør) |
| Specifikationer | Enheder | Pulsmodtager PD 200 E |
|---|---|---|
| Forsyningsspænding | V/Hz | - |
| Batteri | 9 V, 6 x LR6 AA AA-batteri | |
| Produktstørrelse (L x B x H) | mm | 160 x 80 x 55 |
| Vægt | kg | 0,550 (inkl. batterier) |
Egnet til
- Arkiver og bevaring
- Erhvervsbygninger
- Byggeri
- Industri, fabrikker og produktion
- Boligbyggeri
- Lagerbygninger og opbevaring
- Udbedring af vandskader
