Dantherm HCC 360E1 – boligventilationsenhed
Loft- og vægmonterede boligventilationsanlæg
HCC 360E1 er en unik og fleksibel løsning til boligventilation. Med kun 30 cm installationshøjde er den ideel til installation i nedhængte lofter eller på en væg, endda skjult i et skab. Kanaltilslutningerne kan ændres elektronisk, således at det er muligt at føre de tilsluttede kanaler enten til højre eller venstre. Det samme basisaggregat kan således monteres med de indvendige/udvendige kanaler tilsluttet til enten højre eller venstre side af aggregatet. Elektriske tilslutninger kan tilsluttes fra enten venstre eller højre.

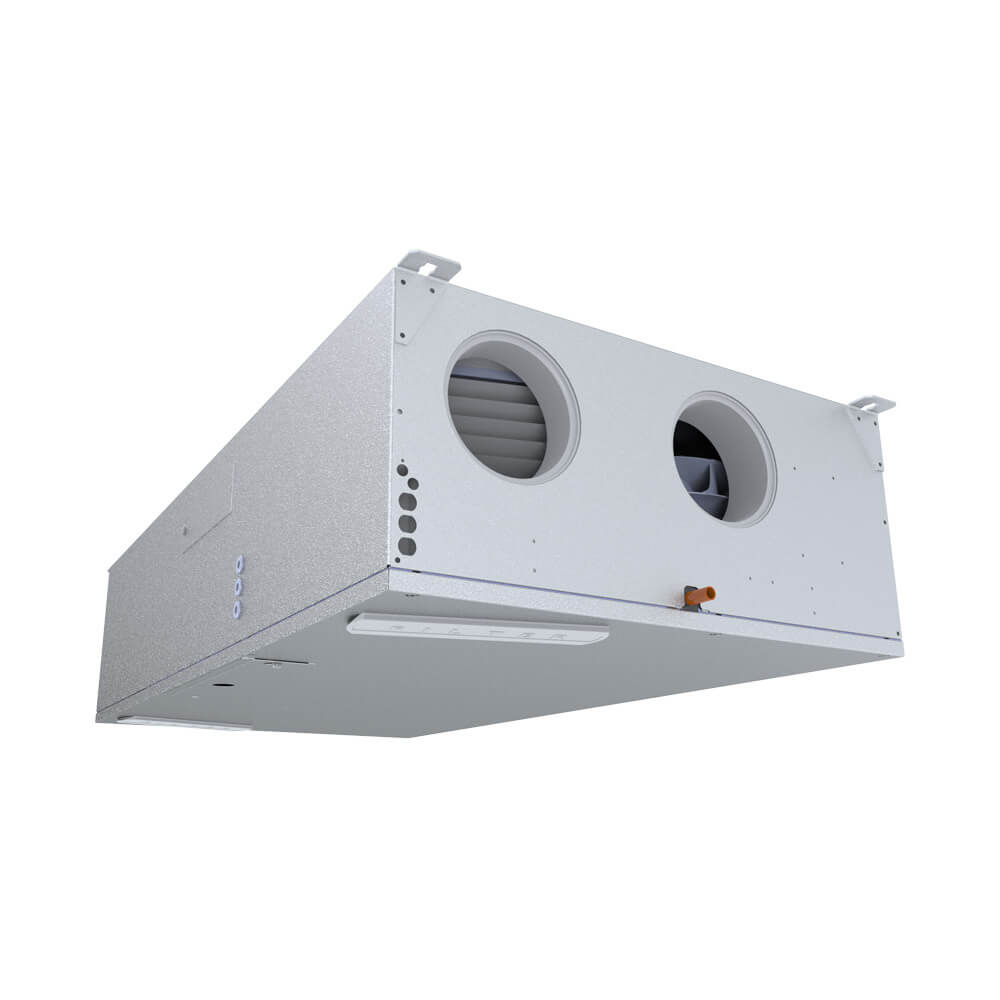

Dantherm HCC 360
|
Dantherm HCC 360
|

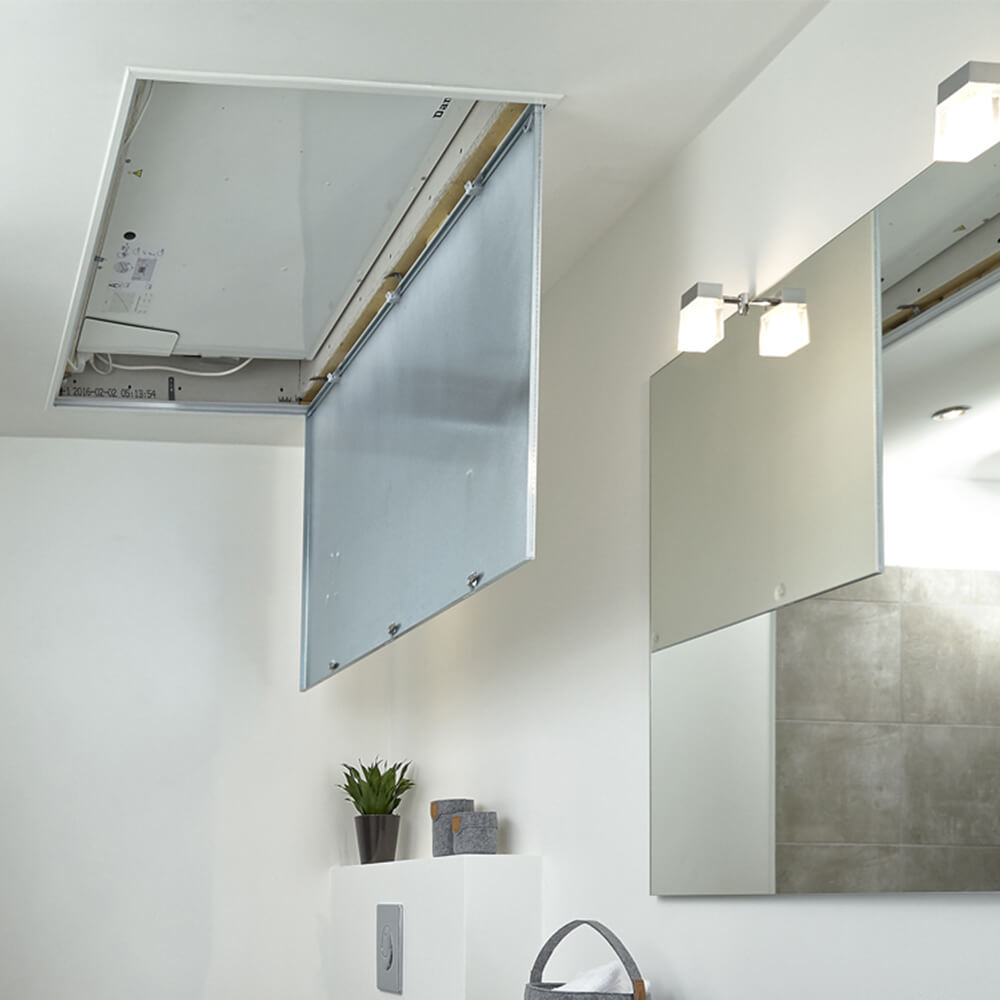

Dantherm HCC adgangspanel – boligventilationsenhed
|
Nøglefunktioner
- Højeffektiv varmegenvinding – op til 85 %
- EC-ventilatormotorer med lavt energiforbrug (lav SEL-værdi)
- Kun behov for en installationshøjde på 300 mm
- Tidsstyret ventilationsniveau, baseret på 11 forskellige forprogrammerede ugeprogrammer, der reducerer energiforbruget i perioder med lavt ventilationsbehov
- Sommerkøledrift
- Brændeovns-/pejsetilstand, der skaber et forbigående indvendigt overtryk for at forbedre skorstenens funktionalitet

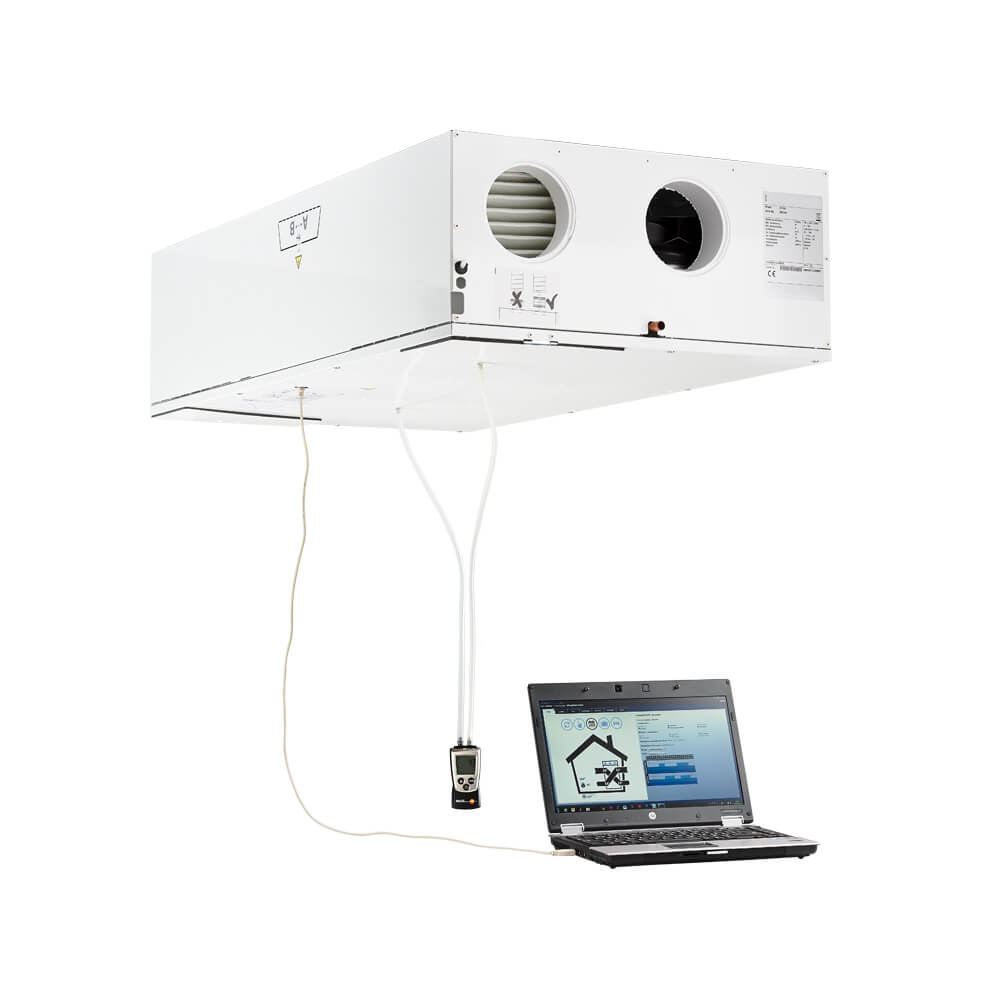

- Løsning med nem installation og indkøring med indbyggede luftmålingsporte, der giver nem regulering med PC Tool
- Elektronisk venstre/højre-ændring af ventilatorretning, så samme enhedstype kan tilpasses alle fysiske installationsforhold, uanset om der er tale om loft- eller vægmontering
- TCP/IP ModBus-tilslutning, der fungerer sammen med BMS-anlæg
- Elektriske tilslutninger kan tilsluttes fra enten venstre eller højre
Produktspecifikationer
| Specifikationer | Enheder | HCC 360E1 |
|---|---|---|
| Maksimum luftmængde ved 100Pa | V100Pa | m³/h | 360 |
| Maksimum nominel luftmængde ved 100Pa | Vmax.nom. | m³/h | 180 |
| Anbefalet driftsområde | V | m³/h | 50 - 180 |
| EN 1314-7 reference-luftmængde @ 50Pa | VREF | m³/h | 126 |
| Ydeevne | ||
| Virkningsgrad EN 13141-7 ved reference luftmængde | ηEN | % | 80 |
| Lækage (ekstern og intern) iht. EN13141-7 | klasse | <2% (klasse A1) |
| Filterklasse iht. ISO16890 | - | ISO Coarse 75% (ePM1>50% tilbehør) |
| Filterklasse iht. EN779 | - | G4 (kan vælges ved levering: F7 tilbehør) |
| Omgivelsestemperatur hvor anlæg installeres | tSURR | °C | +12 til +40 |
| Maksimum luftfugtighed i fraluft ved 25°C | RH % | 55 |
| Udetemperatur uden installeret forvarmer | tODA | °C | -12 til +45 (Forvarmer anbefales, når udetemperaturen er under -5°C for at sikre en afbalanceret ventilation.) |
| Udetemperatur med installeret forvarmer | tODA | °C | -15 til +45 |
| Kabinet | ||
| Dimensioner uden beslag | b x d x h | mm | 600 x 279 x 1122 |
| Kanaltilslutninger | Ømm | 125 – hun |
| Vægt | kg | 34 |
| Polystyrendelens varmeledningsevne | λ | W/mK | 0.031 |
| Polystyrenisoleringens varmeoverførselskoefficient | U | W/m2K | <1 |
| Afløbsslange til kondensvand (tilbehør) | Ø | " | ½ |
| Kabinetfarve | RAL | galvaniseret gråmetal |
| Polystyrendelens brandklassificering | - | DIN 4102-1 klasse B2
EN 13501 klasse E |
| Elektrisk | ||
| Forsyningsspænding | U | V | 230 |
| Maks. strømforbrug (uden/med forvarmer) | P | W | 161/1061 |
| Frekvens | f | Hz | 50 |
| Beskyttelsesklasse | - | IP20 |
Egnet til
- Boligbyggeri
