Calorex Variheat Serie – Kanalisierte Entfeuchter für Schwimmbad und Gewerbe
AA/AW 600-900-1200-1500
Die Geräte der Variheat-Reihe sind hochentwickelte Luftaufbereitungsanlagen mit Wärmepumpen-Entfeuchtungstechnologie. Mit der dynamischen Wärmerückgewinnung mithilfe einer Wärmepumpe ist Variheat die unverzichtbare Wahl für kleine oder mittelgroße Innenschwimmbäder sowie für gewerbliche Zwecke.
Mit einem breiten Betriebsbereich von 35 % rF bis 100 % rF bei Lufttemperaturen von 3 °C bis 35 °C ist Variheat der optimale Entfeuchter für die meisten Feuchteregelungsanwendungen. Über 3000 Konfigurationsmöglichkeiten bieten ultimative Flexibilität für enge Technikräume. Die ausgeklügelten Steuerungen mit integrierter SPS und Touchscreen-Benutzeroberfläche sind ideal für die Integration in eine Vielzahl von Gebäudemanagementsystemen.

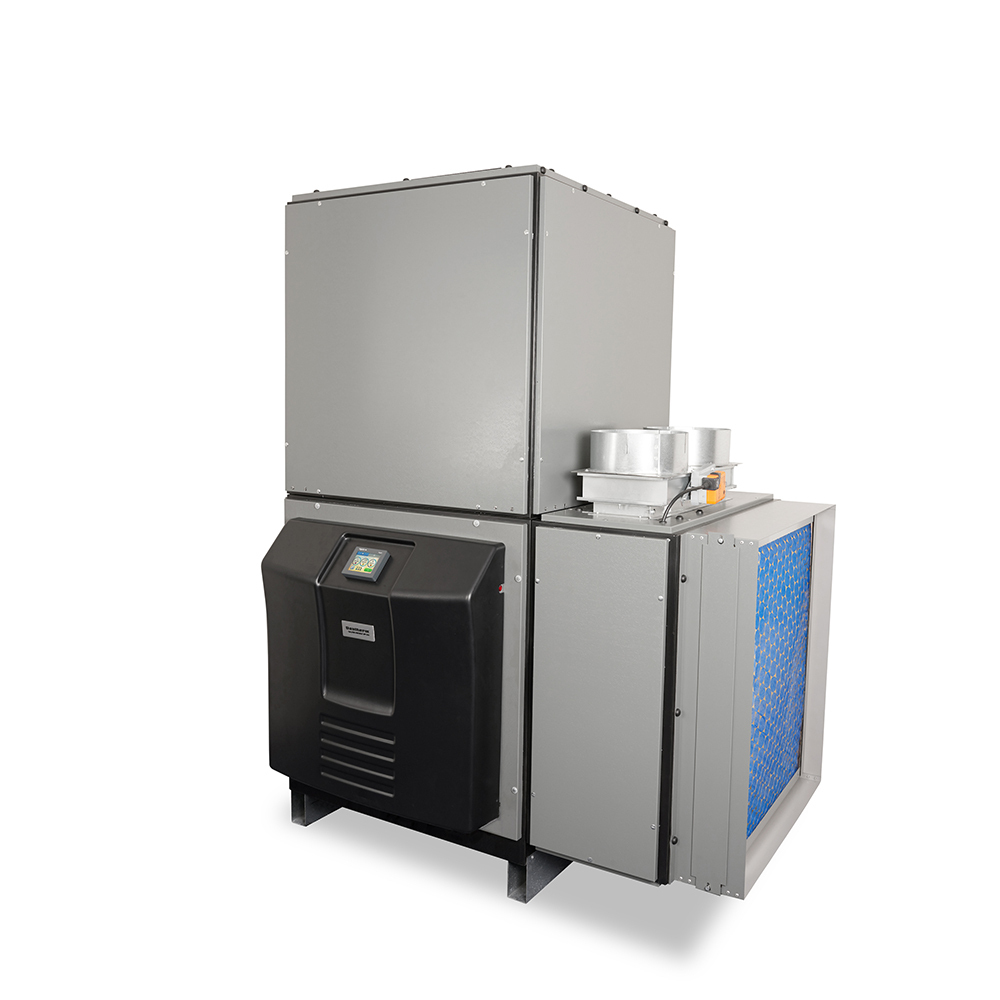

Calorex Variheat – Kanalisierte Schwimmbad- und Gewerbeentfeuchter
|

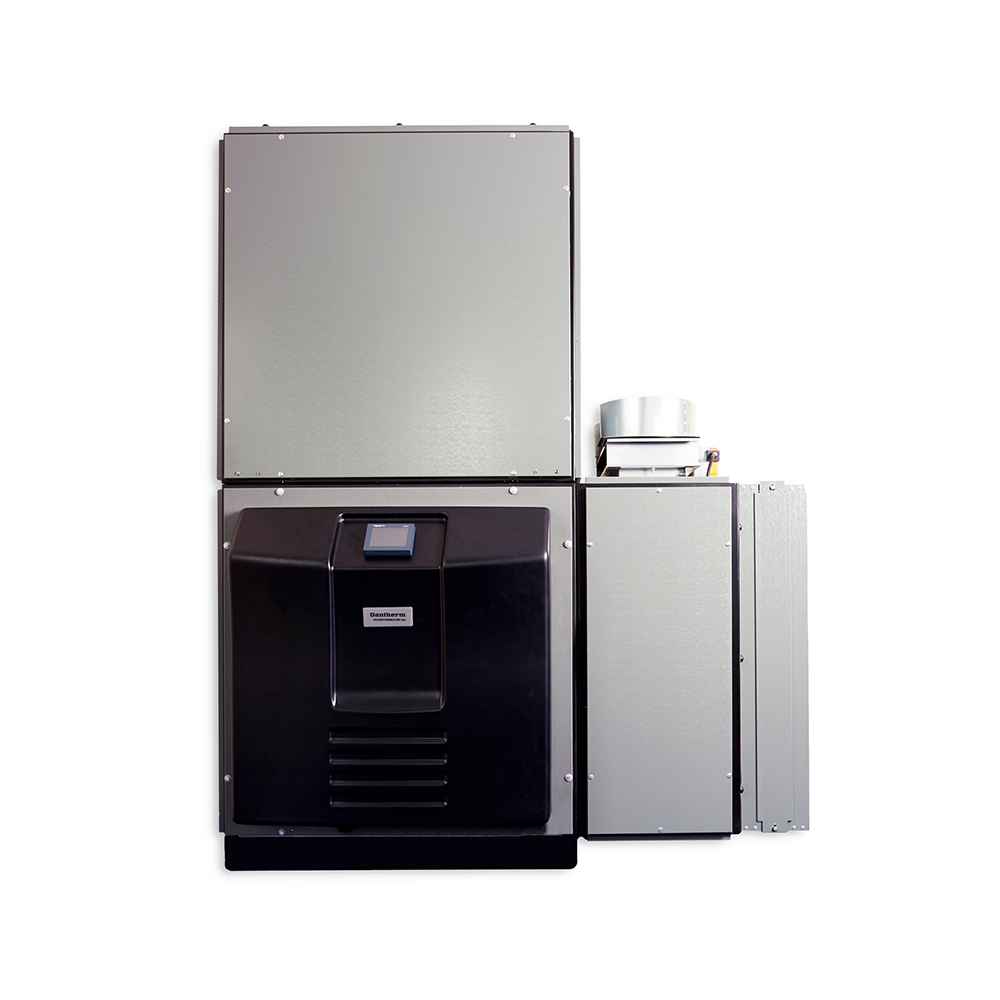

Calorex Variheat AW 1200 in vertikaler Ausführung
|

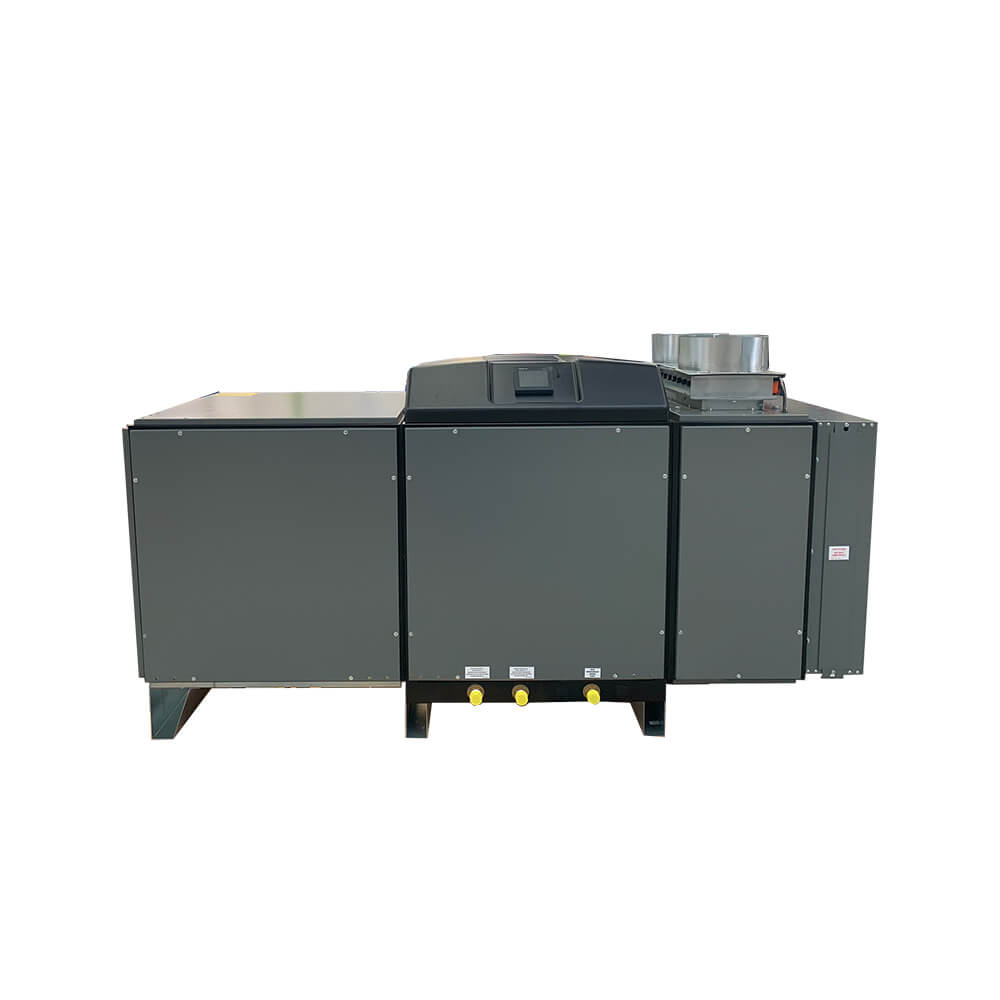

Calorex Variheat horizontale Anordnung
|

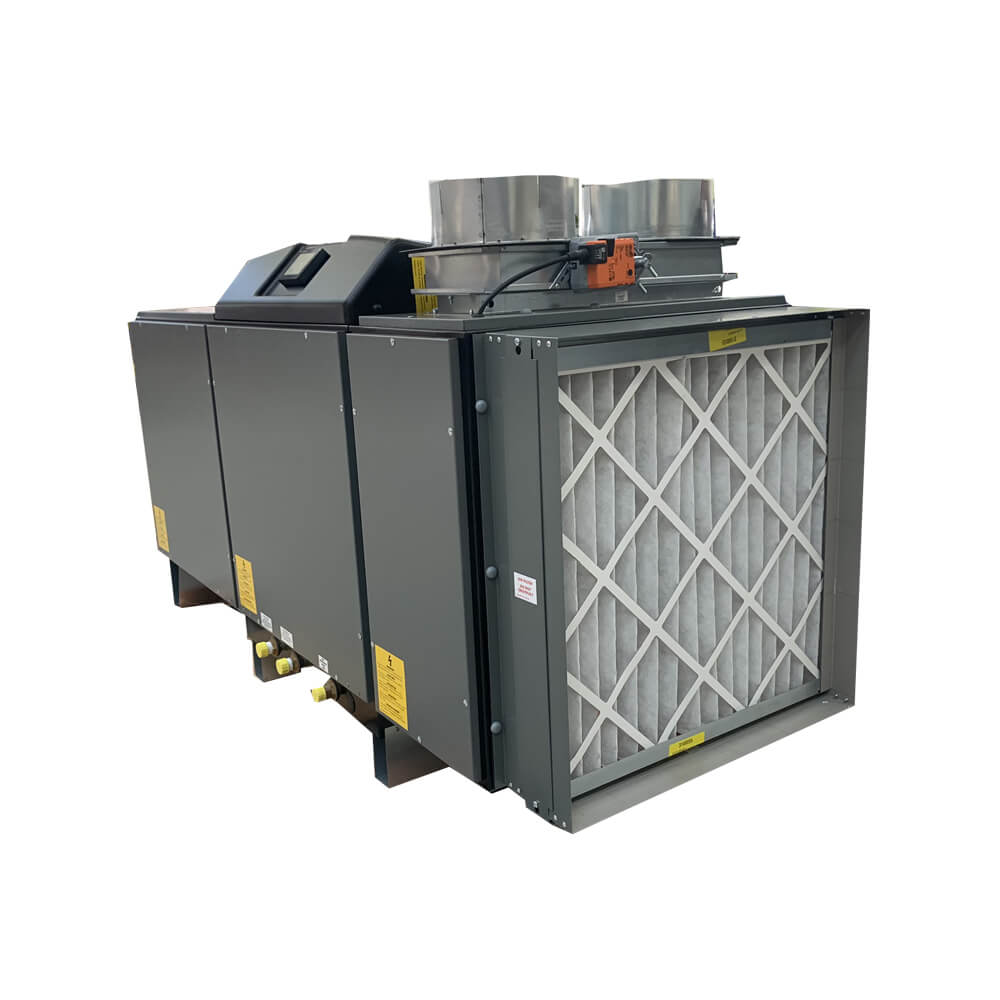

Calorex Variheat horizontaler Seitenfilter
|

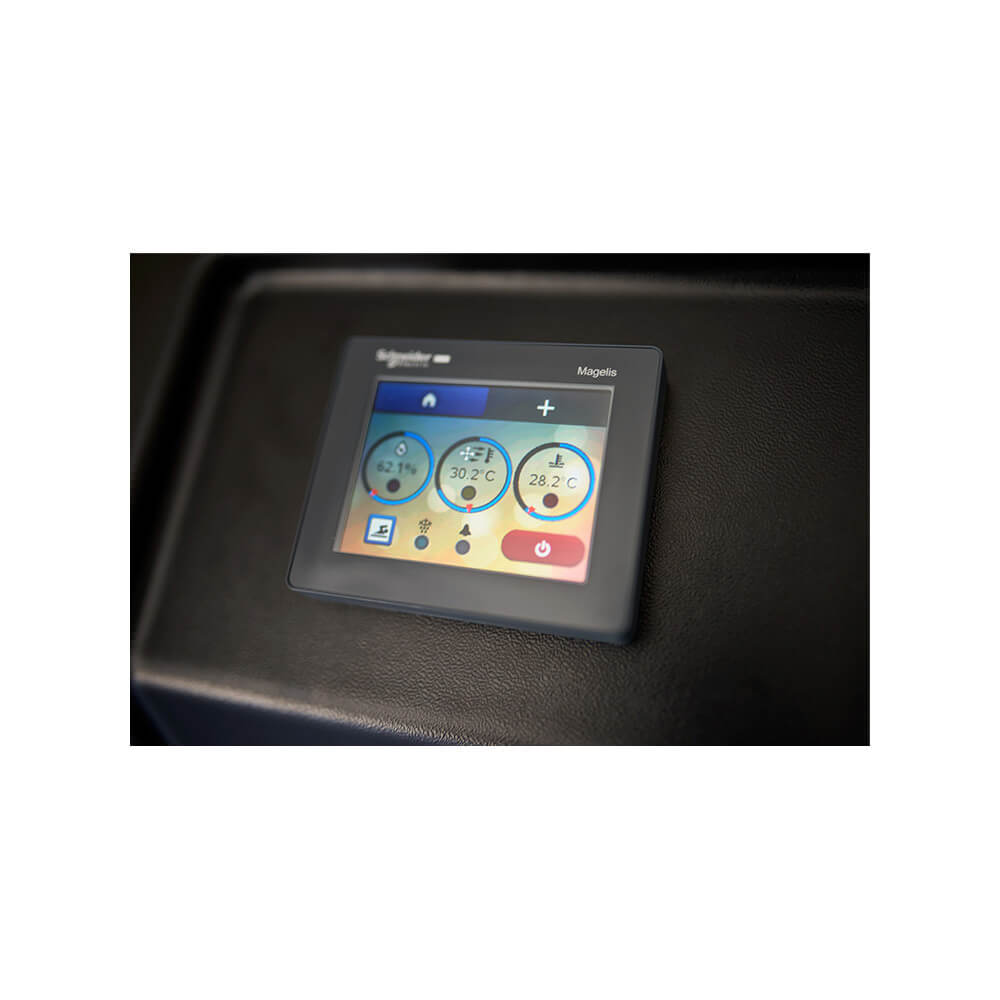

Calorex Variheat Touchscreen-Steuerung
|

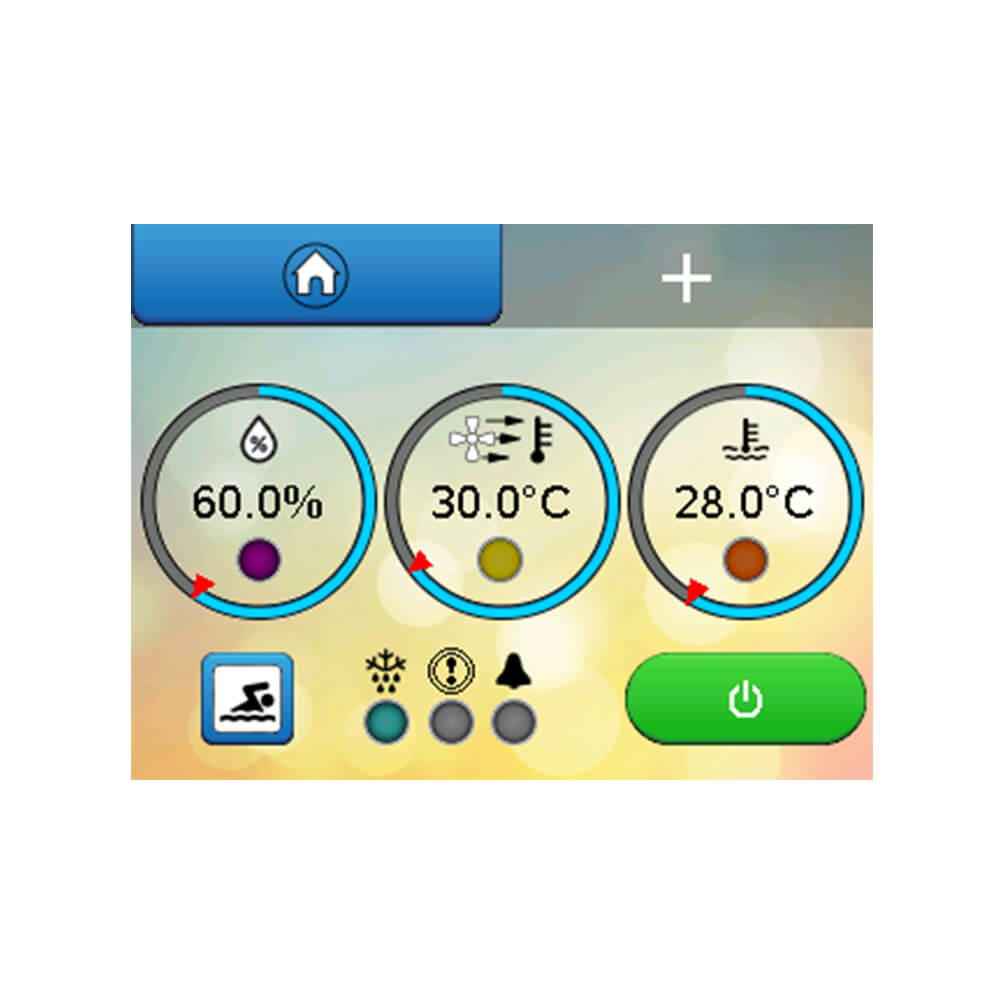

Calorex Variheat Startbildschirm
|

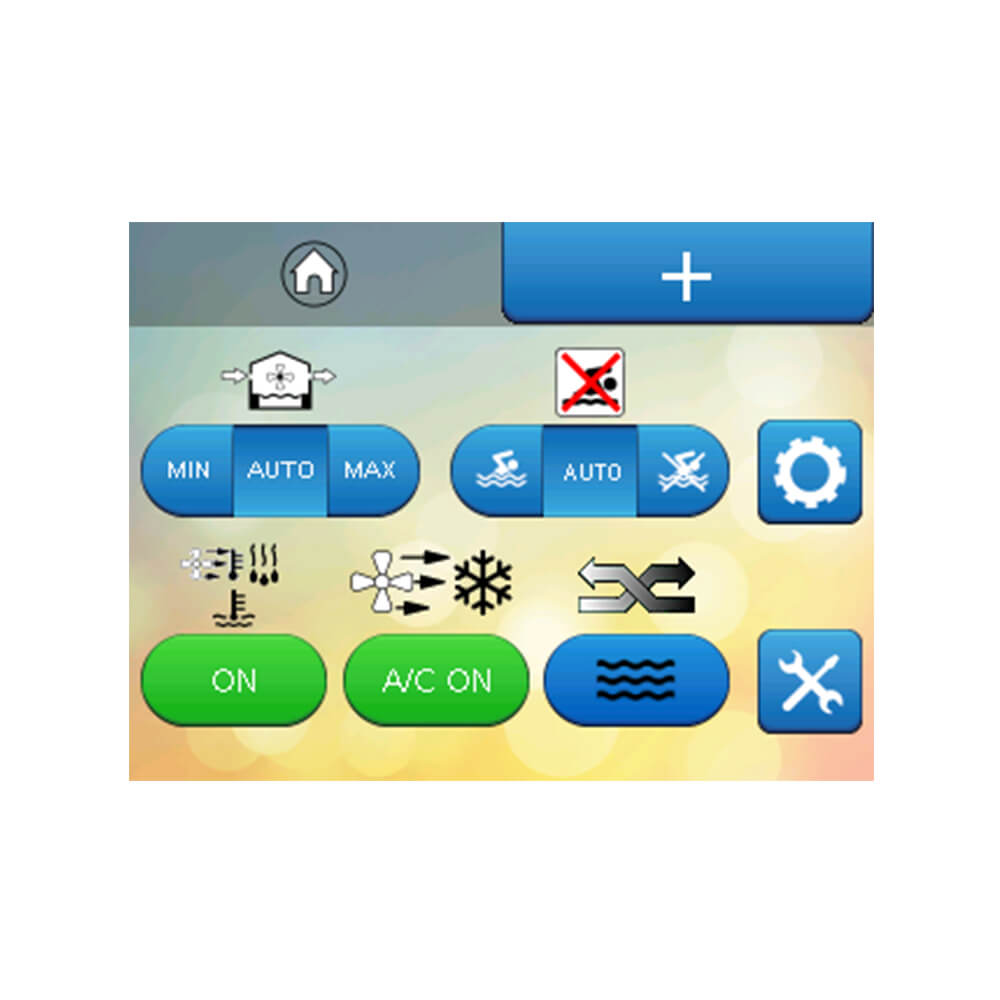

Calorex Variheat Startbildschirm plus
|
Wichtige Funktionen
- Dynamische Wärmerückgewinnung durch Wärmepumpe
- EC-Ventilator mit konstantem Durchfluss (Modelle 600, 900, 1200)
- Drehzahlgeregelter EC-Ventilator (Modell 1500)
- SPS-Steuerung mit 3,5" -Touchscreen-Benutzeroberfläche
- Fernüberwachung/-steuerung
- Bei AA+LPHW-Modellen zusätzlich: Integrierter LPHW-Wärmetauscher zur Lufterhitzung
- AW-Modelle haben zusätzlich: Integrierter LPHW-Wärmetauscher für Schwimmbad und Luft
Optionen
- Frischluftmodul
- Modernisierter LPHW-Wärmetauscher für Luft
- Elektrische Widerstands-Lufterhitzer (6/12/18 kW)
- Luftkühlung mit ferngesteuertem Kondensator (nur AA 600, 900)
Hinweise zum optionalen Elektro-Lufterhitzer
- Anstelle von LPHW-Wärmetauschern
- 6 kW oder 12 kW sind für die Modelle 600 und 900 erhältlich
- 12 kW oder 18 kW sind für die Modelle 1200 und 1500 erhältlich
Die Geräte der Variheat-Reihe sind hochentwickelte Luftaufbereitungsanlagen mit Wärmepumpen-Entfeuchtungstechnologie. Mit dynamischer Wärmerückgewinnung mittels Wärmepumpe ist Variheat die unverzichtbare Wahl für ein häusliches oder kleineres gewerbliches Hallenbad. Über 3000 Konfigurationsmöglichkeiten bieten ultimative Flexibilität für enge Technikräume. Diese Produktreihe wurde für die Steuerung der Schwimmbadumgebung entwickelt und bietet den erforderlichen Komfort, den notwendigen Feuchtigkeitsschutz für die Gebäudestruktur und einen wirtschaftlichen Betrieb.
Technische Daten
| Spezifikationen | Einheiten | AW 600 |
|---|---|---|
| Luftleistung | m³/h | 2.000 |
| Extern verfügbarer statischer Druck | Pa | 330 |
| Frischluftstrom (optional) | m³/h | 0-900 |
| Extern verfügbarer statischer Druck | Pa | 100 |
| Entfeuchtung bei 30°C/60% r.F. | l/h | 4,6 |
| Entfeuchtung bei 30°C/70% r.F. | l/h | 5,5 |
| Wärme-an-Luft | ||
| Netto über Wärmepumpe (Betriebsmodus B) | kW | 5,1 |
| Über Standard-PWW bei 80°C | kW | 11,0 |
| Max. verfügbar (Betriebsmodus B + Standard-PWW) | kW | 14,0 |
| Über modernisierten PWW bei 55°C | kW | 9,4 |
| Max. verfügbar (Betriebsmodus B + modernisierter PWW) | kW | 12,7 |
| Wärme zu Wasser | ||
| Netto über Wärmepumpe (Betriebsmodus A) | kW | 5,5 |
| Über Standard-PWW bei 80°C | kW | 18,0 |
| Max. verfügbar (Betriebsmodus A + PWW) | kW | 23,5 |
| Kältemittel | R454C | |
| Gasgewicht/CO₂ Äquivalent | kg/t | 1,8/0,26 |
| Nennleistungsaufnahme | kW | 2,1 |
| Produktgröße | Für Größenoptionen wenden Sie sich bitte an den Händler | |
| Abkürzungen | AW steht für Wärmerückgewinnung an Luft/Wasser und LPHW-Heizgeräte für Luft/Wasser | |
| Spezifikationen | Einheiten | AA 600 |
|---|---|---|
| Luftleistung | m³/h | 2.000 |
| Extern verfügbarer statischer Druck | Pa | 330 |
| Frischluftstrom (optional) | m³/h | 0-900 |
| Extern verfügbarer statischer Druck | Pa | 100 |
| Entfeuchtung bei 30°C/60% r.F. | l/h | 4,6 |
| Entfeuchtung bei 30°C/70% r.F. | l/h | 5,5 |
| Wärme-an-Luft | ||
| Netto über Wärmepumpe (Betriebsmodus B) | kW | 5,1 |
| Über Standard-PWW bei 80°C | kW | 11,0 |
| Max. verfügbar (Betriebsmodus B + Standard-PWW) | kW | 14,0 |
| Über modernisierten PWW bei 55°C | kW | 9,4 |
| Max. verfügbar (Betriebsmodus B + modernisierter PWW) | kW | 12,7 |
| Wärme zu Wasser | ||
| Netto über Wärmepumpe (Betriebsmodus A) | kW | 0 |
| Über Standard-PWW bei 80°C | kW | 0 |
| Max. verfügbar (Betriebsmodus A + PWW) | kW | 0 |
| Kältemittel | R454C | |
| Gasgewicht/CO₂ Äquivalent | kg/t | 1,8/0,26 |
| Nennleistungsaufnahme | kW | 2,1 |
| Produktgröße | Für Größenoptionen wenden Sie sich bitte an den Händler | |
| Abkürzungen | AA steht für Wärmerückgewinnung an Luft und optionales LPHW-Heizgerät nur für Luft | |
| Spezifikationen | Einheiten | AW 900 |
|---|---|---|
| Luftleistung | m³/h | 2.500 |
| Extern verfügbarer statischer Druck | Pa | 220 |
| Frischluftstrom (optional) | m³/h | 0-900 |
| Extern verfügbarer statischer Druck | Pa | 100 |
| Entfeuchtung bei 30°C/60% r.F. | l/h | 6,5 |
| Entfeuchtung bei 30°C/70% r.F. | l/h | 7,8 |
| Wärme-an-Luft | ||
| Netto über Wärmepumpe (Betriebsmodus B) | kW | 7,1 |
| Über Standard-PWW bei 80°C | kW | 13,5 |
| Max. verfügbar (Betriebsmodus B + Standard-PWW) | kW | 18,6 |
| Über modernisierten PWW bei 55°C | kW | 11,5 |
| Max. verfügbar (Betriebsmodus B + modernisierter PWW) | kW | 16,9 |
| Wärme zu Wasser | ||
| Netto über Wärmepumpe (Betriebsmodus A) | kW | 7,4 |
| Über Standard-PWW bei 80°C | kW | 30,0 |
| Max. verfügbar (Betriebsmodus A + PWW) | kW | 37,4 |
| Kältemittel | R454C | |
| Gasgewicht/CO₂ Äquivalent | kg/t | 2,0/0,29 |
| Nennleistungsaufnahme | kW | 2,8 |
| Produktgröße | Für Größenoptionen wenden Sie sich bitte an den Händler | |
| Abkürzungen | AW steht für Wärmerückgewinnung an Luft/Wasser und LPHW-Heizgeräte für Luft/Wasser | |
| Spezifikationen | Einheiten | AA 900 |
|---|---|---|
| Luftleistung | m³/h | 2.500 |
| Extern verfügbarer statischer Druck | Pa | 220 |
| Frischluftstrom (optional) | m³/h | 0-900 |
| Extern verfügbarer statischer Druck | Pa | 100 |
| Entfeuchtung bei 30°C/60% r.F. | l/h | 6,5 |
| Entfeuchtung bei 30°C/70% r.F. | l/h | 7,8 |
| Wärme-an-Luft | ||
| Netto über Wärmepumpe (Betriebsmodus B) | kW | 7,1 |
| Über Standard-PWW bei 80°C | kW | 13,5 |
| Max. verfügbar (Betriebsmodus B + Standard-PWW) | kW | 18,6 |
| Über modernisierten PWW bei 55°C | kW | 11,5 |
| Max. verfügbar (Betriebsmodus B + modernisierter PWW) | kW | 16,9 |
| Wärme zu Wasser | ||
| Netto über Wärmepumpe (Betriebsmodus A) | kW | 7,4 |
| Über Standard-PWW bei 80°C | kW | 30,0 |
| Max. verfügbar (Betriebsmodus A + PWW) | kW | 37,4 |
| Kältemittel | R454C | |
| Gasgewicht/CO₂ Äquivalent | kg/t | 1,85/0,27 |
| Nennleistungsaufnahme | kW | 2,8 |
| Produktgröße | Für Größenoptionen wenden Sie sich bitte an den Händler | |
| Abkürzungen | AA steht für Wärmerückgewinnung an Luft und optionales LPHW-Heizgerät nur für Luft | |
| Spezifikationen | Einheiten | AW 1200 |
|---|---|---|
| Luftleistung | m³/h | 3.500 |
| Extern verfügbarer statischer Druck | Pa | 290 |
| Frischluftstrom (optional) | m³/h | 0-900 |
| Extern verfügbarer statischer Druck | Pa | 100 |
| Entfeuchtung bei 30°C/60% r.F. | l/h | 8,5 |
| Entfeuchtung bei 30°C/70% r.F. | l/h | 10,8 |
| Wärme-an-Luft | ||
| Netto über Wärmepumpe (Betriebsmodus B) | kW | 10,0 |
| Über Standard-PWW bei 80°C | kW | 24,0 |
| Max. verfügbar (Betriebsmodus B + Standard-PWW) | kW | 30,0 |
| Über modernisierten PWW bei 55°C | kW | 20,4 |
| Max. verfügbar (Betriebsmodus B + modernisierter PWW) | kW | 27,0 |
| Wärme zu Wasser | ||
| Netto über Wärmepumpe (Betriebsmodus A) | kW | 10,0 |
| Über Standard-PWW bei 80°C | kW | 30,0 |
| Max. verfügbar (Betriebsmodus A + PWW) | kW | 40,0 |
| Kältemittel | R407C | |
| Gasgewicht/CO₂ Äquivalent | kg/t | 2,85/5,06 |
| Nennleistungsaufnahme | kW | 3,6 |
| Produktgröße | Für Größenoptionen wenden Sie sich bitte an den Händler | |
| Abkürzungen | AW steht für Wärmerückgewinnung an Luft/Wasser und LPHW-Heizgeräte für Luft/Wasser | |
| Spezifikationen | Einheiten | AA 1200 |
|---|---|---|
| Luftleistung | m³/h | 3.500 |
| Extern verfügbarer statischer Druck | Pa | 290 |
| Frischluftstrom (optional) | m³/h | 0-900 |
| Extern verfügbarer statischer Druck | Pa | 100 |
| Entfeuchtung bei 30°C/60% r.F. | l/h | 8,5 |
| Entfeuchtung bei 30°C/70% r.F. | l/h | 10,8 |
| Wärme-an-Luft | ||
| Netto über Wärmepumpe (Betriebsmodus B) | kW | 10,0 |
| Über Standard-PWW bei 80°C | kW | 24,0 |
| Max. verfügbar (Betriebsmodus B + Standard-PWW) | kW | 30,0 |
| Über modernisierten PWW bei 55°C | kW | 20,4 |
| Max. verfügbar (Betriebsmodus B + modernisierter PWW) | kW | 27,0 |
| Wärme zu Wasser | ||
| Netto über Wärmepumpe (Betriebsmodus A) | kW | 0 |
| Über Standard-PWW bei 80°C | kW | 0 |
| Max. verfügbar (Betriebsmodus A + PWW) | kW | 0 |
| Kältemittel | R407C | |
| Gasgewicht/CO₂ Äquivalent | kg/t | 2,7/4,79 |
| Nennleistungsaufnahme | kW | 3,6 |
| Produktgröße | Für Größenoptionen wenden Sie sich bitte an den Händler | |
| Abkürzungen | AA steht für Wärmerückgewinnung an Luft und optionales LPHW-Heizgerät nur für Luft | |
| Spezifikationen | Einheiten | AW 1500 |
|---|---|---|
| Luftleistung | m³/h | 4.300 |
| Extern verfügbarer statischer Druck | Pa | 350 |
| Frischluftstrom (optional) | m³/h | 0-900 |
| Extern verfügbarer statischer Druck | Pa | 100 |
| Entfeuchtung bei 30°C/60% r.F. | l/h | 10,5 |
| Entfeuchtung bei 30°C/70% r.F. | l/h | 13,2 |
| Wärme-an-Luft | ||
| Netto über Wärmepumpe (Betriebsmodus B) | kW | 14,0 |
| Über Standard-PWW bei 80°C | kW | 28,0 |
| Max. verfügbar (Betriebsmodus B + Standard-PWW) | kW | 36,0 |
| Über modernisierten PWW bei 55°C | kW | 23,8 |
| Max. verfügbar (Betriebsmodus B + modernisierter PWW) | kW | 36,8 |
| Wärme zu Wasser | ||
| Netto über Wärmepumpe (Betriebsmodus A) | kW | 12,5 |
| Über Standard-PWW bei 80°C | kW | 40,0 |
| Max. verfügbar (Betriebsmodus A + PWW) | kW | 52,5 |
| Kältemittel | R407C | |
| Gasgewicht/CO₂ Äquivalent | kg/t | 3,0/5,32 |
| Nennleistungsaufnahme | kW | 4,7 |
| Produktgröße | Für Größenoptionen wenden Sie sich bitte an den Händler | |
| Abkürzungen | AW steht für Wärmerückgewinnung an Luft/Wasser und LPHW-Heizgeräte für Luft/Wasser | |
| Spezifikationen | Einheiten | AA 1500 |
|---|---|---|
| Luftleistung | m³/h | 4.300 |
| Extern verfügbarer statischer Druck | Pa | 350 |
| Frischluftstrom (optional) | m³/h | 0-900 |
| Extern verfügbarer statischer Druck | Pa | 100 |
| Entfeuchtung bei 30°C/60% r.F. | l/h | 10,5 |
| Entfeuchtung bei 30°C/70% r.F. | l/h | 13,2 |
| Wärme-an-Luft | ||
| Netto über Wärmepumpe (Betriebsmodus B) | kW | 14,0 |
| Über Standard-PWW bei 80°C | kW | 28,0 |
| Max. verfügbar (Betriebsmodus B + Standard-PWW) | kW | 36,0 |
| Über modernisierten PWW bei 55°C | kW | 23,8 |
| Max. verfügbar (Betriebsmodus B + modernisierter PWW) | kW | 36,8 |
| Wärme zu Wasser | ||
| Netto über Wärmepumpe (Betriebsmodus A) | kW | 0 |
| Über Standard-PWW bei 80°C | kW | 0 |
| Max. verfügbar (Betriebsmodus A + PWW) | kW | 0 |
| Kältemittel | R407C | |
| Gasgewicht/CO₂ Äquivalent | kg/t | 2,65/4,70 |
| Nennleistungsaufnahme | kW | 4,7 |
| Produktgröße | Für Größenoptionen wenden Sie sich bitte an den Händler | |
| Abkürzungen | AA steht für Wärmerückgewinnung an Luft und optionales LPHW-Heizgerät nur für Luft | |
Geeignet für
- Datenzentren und Telekommunikation
- Freizeit und Erholung
- Schwimmbäder
