Dantherm DanX CF – Lüftungsanlage
Der DanX CF ist ein sehr effektives System zur Entfeuchtung und Belüftung der Außenluft mit hocheffizientem Gegenstromwärmetauscher. Diese Lüftungsanlage kontrolliert die Luftfeuchtigkeit und die Raumtemperatur und bietet erhebliche Betriebskostensenkung durch echte Energieeinsparungen von bis zu bis zu 80%. Die integrierte Mischfunktion sorgt dafür, dass nur die exakt benötigte Außenluftmenge zugeführt wird. Dadurch werden die laufenden Kosten auf ein Minimum reduziert.
Auch die freie Kühlung ist eine Option für den Sommer, wenn das Gerät über einen integrierten Bypass bis zu 100 % Außenluft in den Schwimmbereich einbringen kann.
Für Länder mit hohen Außentemperaturen im Sommer kann das System mit einem zusätzlichen Kühlregister zur weiteren Entfeuchtung und Luftkühlung ausgestattet werden.
Auf Anfrage ist eine große Auswahl an Ventilatortypen, Filterqualitäten und Registern erhältlich, sodass Sie die perfekte Lösung für Ihre Anforderungen zusammenstellen können.

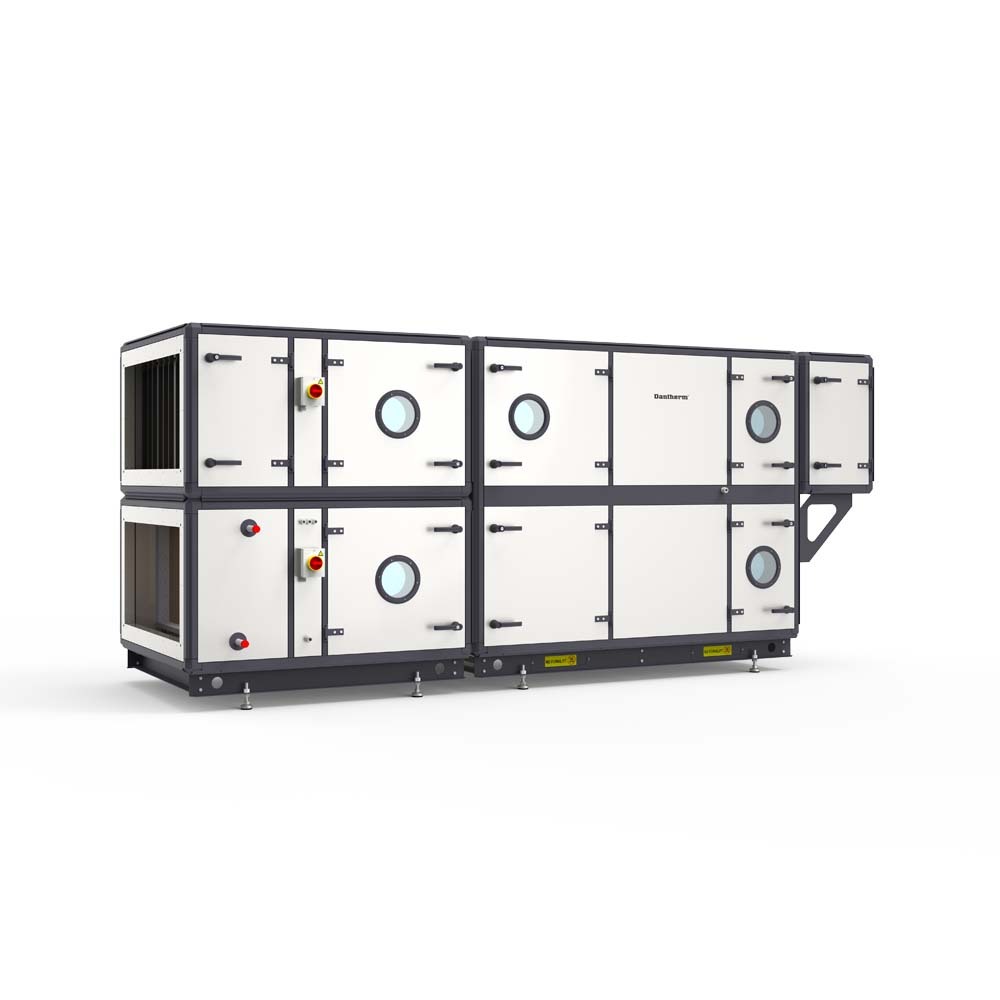

Dantherm DanX CF – swimming pool air handling units
|
How a Dantherm DanX CF air handling unit works
|

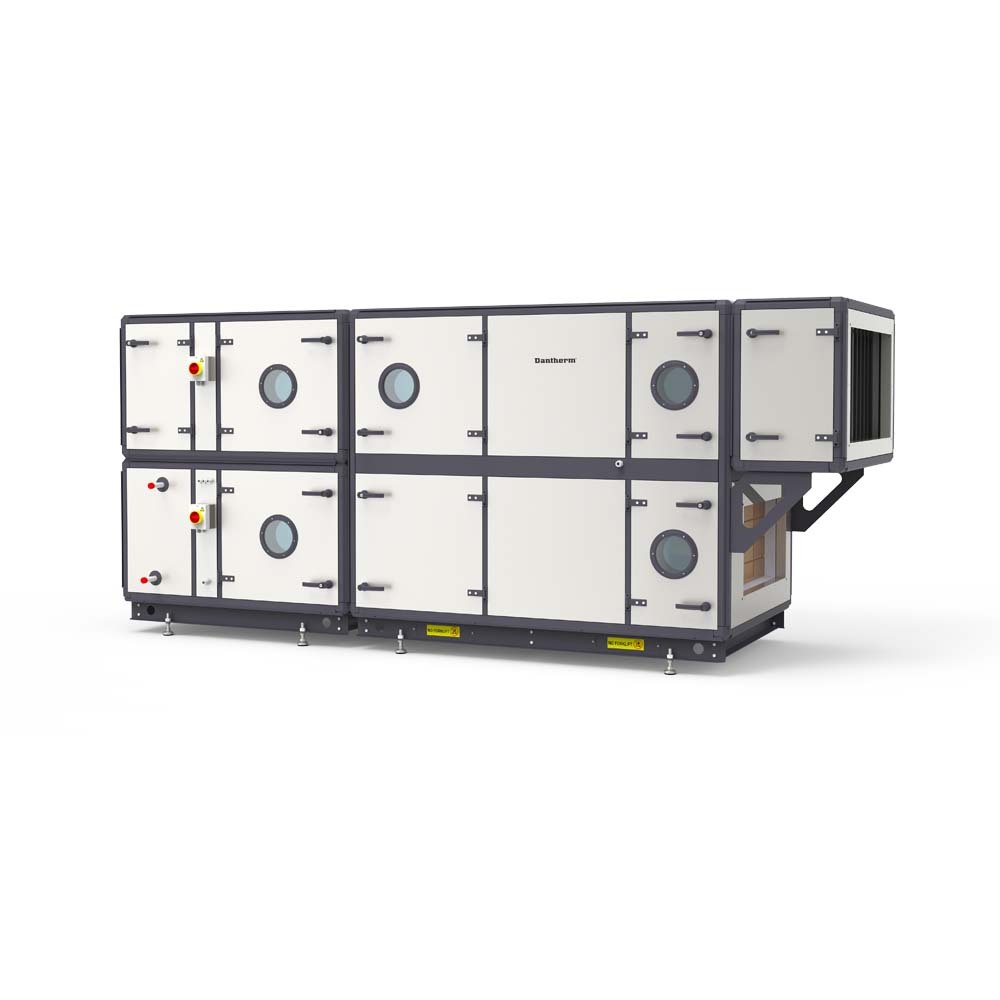

Dantherm Dan X CF swimming pool air handling unit
|

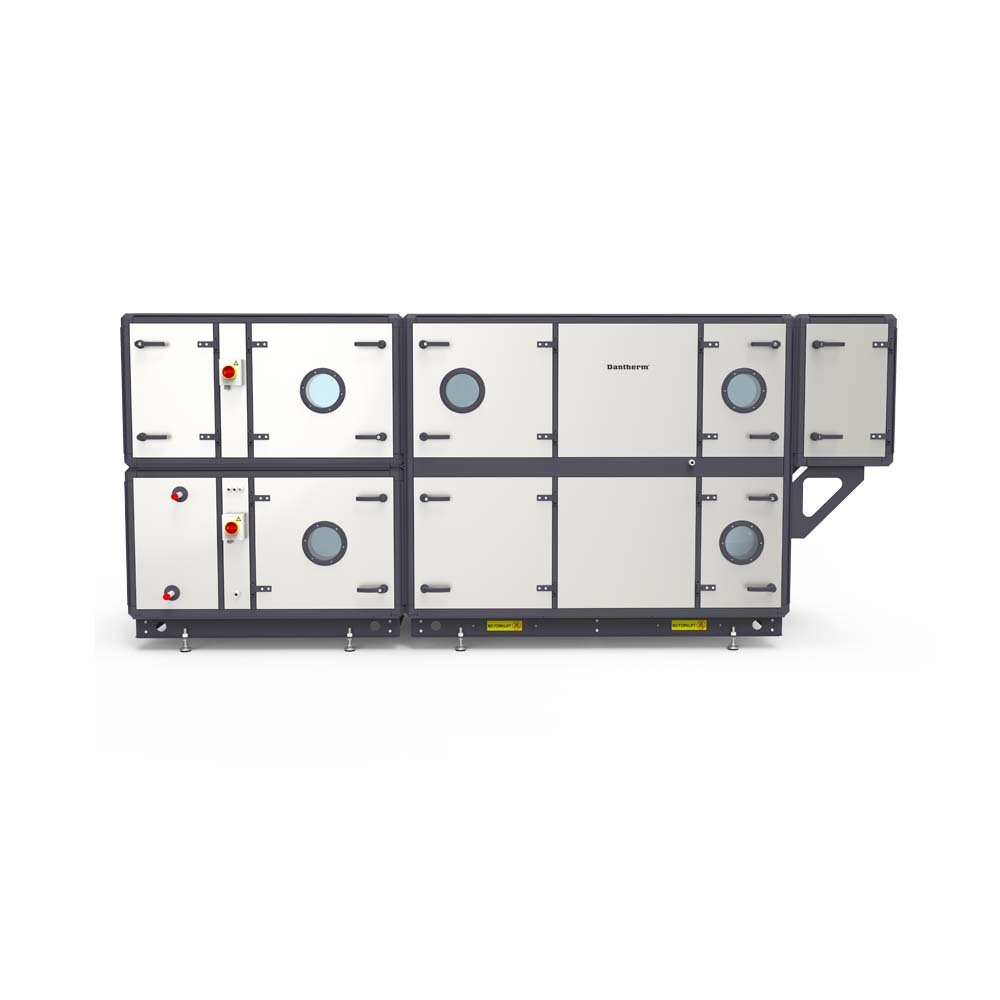

Dantherm Dan X CF side view
|

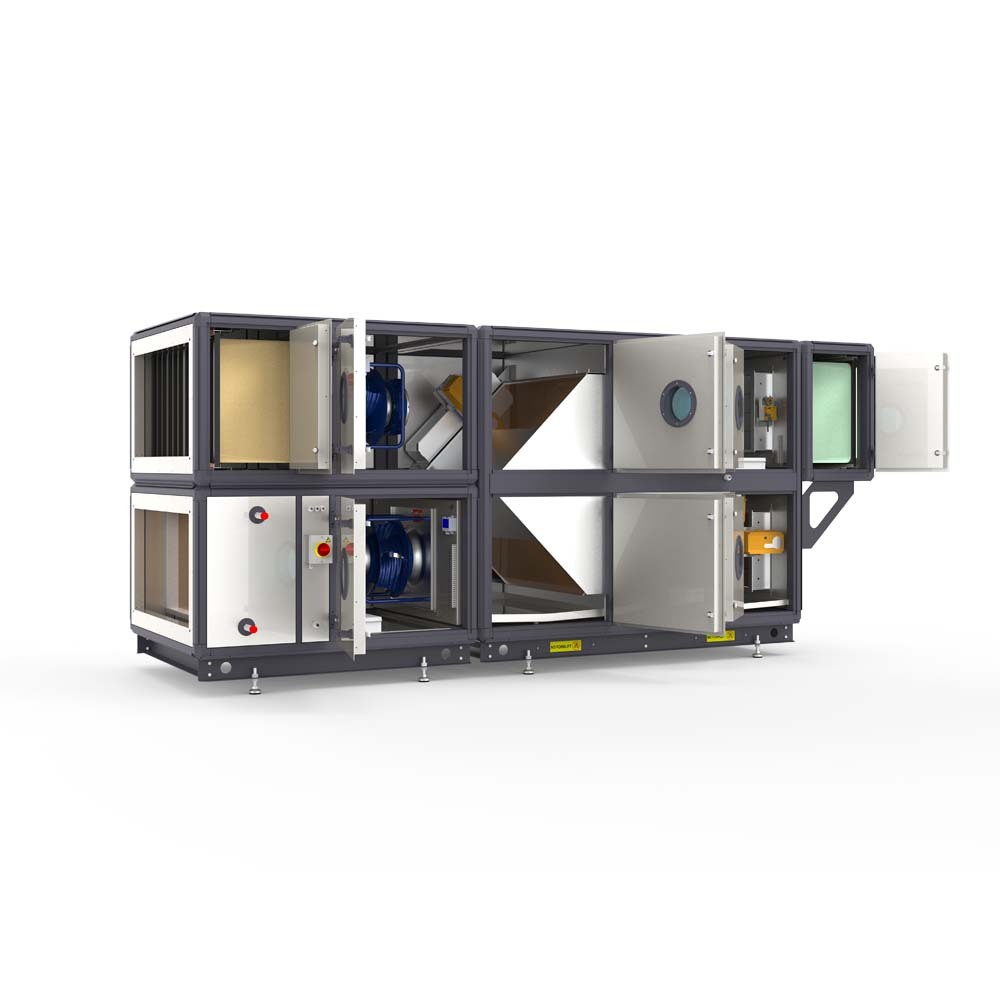

Dantherm Dan X CF open view
|

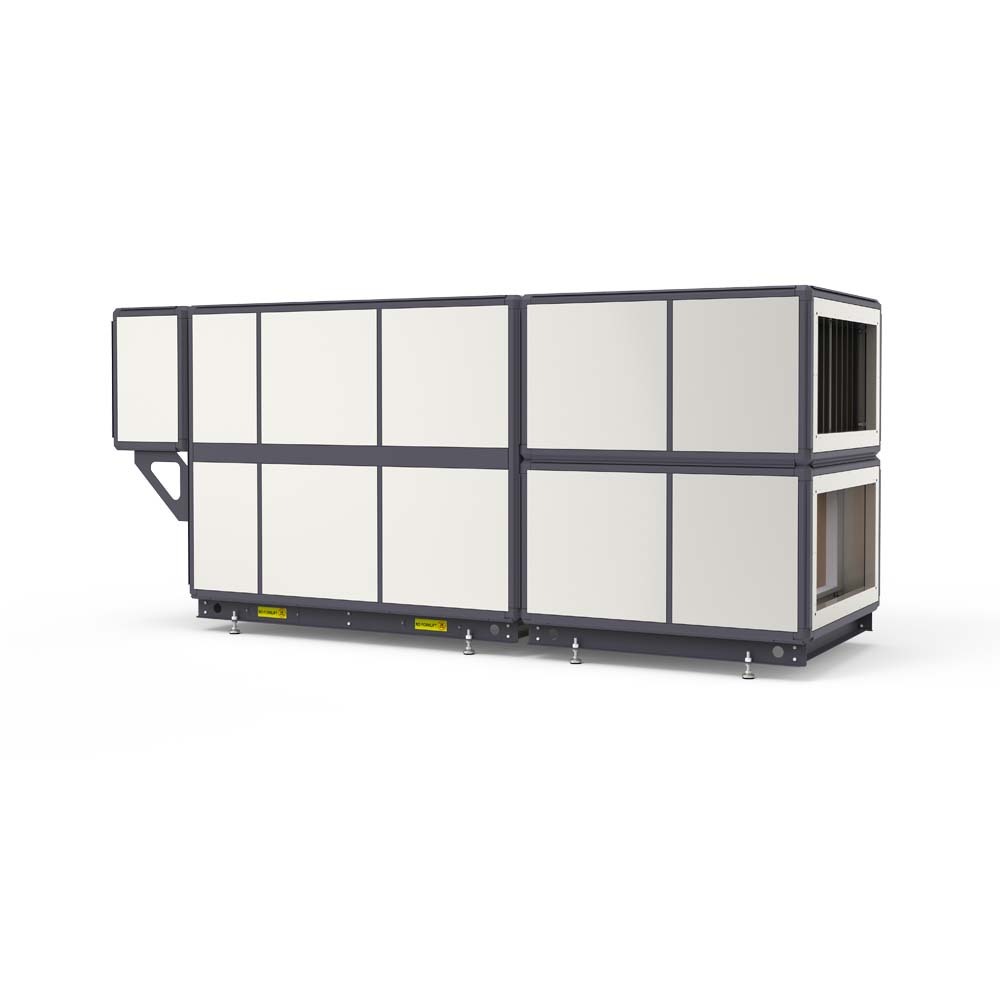

Dantherm Dan X CF back view
|
Wichtige Funktionen
- Benutzerfreundliches Steuerungssystem für hochwertige Bedarfssteuerung. Automatische Überwachung und Regelung von Temperatur und Luftfeuchtigkeit der Schwimmhalle.
- Doppelgegenstromtauscher mit einem hohen Wirkungsgrad von mehr als 90 % und einem geringen Druckverlust
- Integrierter Bypass für freie Kühlung im Sommer
- Hoch-energieeffiziente EC-Ventialtoren
- Es sind effiziente Taschenfilter in verschiedenen Längen und Qualitäten mit geringem Druckverlust erhältlich
- Tragfähiges Rahmenkonstruktionsmodul mit feuerverzinkten, pulverbeschichteten Sandwichpaneelen mit einer Isolierung aus 50 mm Mineralwolle, internen Trennwänden mit 30 mm und Grundrahmen mit verstellbaren Füßen
- Entwickelt, um der aggressiven Umgebung im Schwimmbad standzuhalten (Korrosionsklasse C4 nach EN/ISO 12944-2), mit Epoxy-beschichtetem Kreuzstrom-Wärmetauscher, Heizregister mit Aluminiumrahmen, vorlackierten Lamellen und Epoxy-Beschichtung zum Schutz aller Befestigungselemente, Schrauben und Muttern
- Große Inspektionstüren mit starken Scharnieren, Hebelschlössern und Handgriffen für einfachen Zugang bei Wartungsarbeiten
- Modulares Gerät für eine einfache und schnelle Installation – alle Fühler und elektrischen Komponenten sind bereits angeschlossen
- GLT-Kommunikation mit Modbus oder BACnet
Technische Daten
| Spezifikationen | Einheiten | DANX CF 3/5 |
|---|---|---|
| Nennluftmenge | m³/h | 3100 |
| Max. Luftmenge | m³/h | 4500 |
| Außenluftmenge | % | 0-100 |
| Entfeuchtungsleistung VDI 2089 | kg/h | 20 |
| Netzanschluss | V/Hz | 400/3ph/50 |
| Höhe | mm | 1700 |
| Breite | mm | 3790 |
| Tiefe | mm | 880 |
| Gewicht | kg | 800 |
| Spezifikationen | Einheiten | DANX CF 4/7 |
|---|---|---|
| Nennluftmenge | m³/h | 4400 |
| Max. Luftmenge | m³/h | 6500 |
| Außenluftmenge | % | 0-100 |
| Entfeuchtungsleistung VDI 2089 | kg/h | 29 |
| Netzanschluss | V/Hz | 400/3ph/50 |
| Höhe | mm | 1700 |
| Breite | mm | 3790 |
| Tiefe | mm | 1185 |
| Gewicht | kg | 960 |
| Spezifikationen | Einheiten | DANX CF 6/9 |
|---|---|---|
| Nennluftmenge | m³/h | 6300 |
| Max. Luftmenge | m³/h | 9000 |
| Außenluftmenge | % | 0-100 |
| Entfeuchtungsleistung VDI 2089 | kg/h | 41 |
| Netzanschluss | V/Hz | 400/3ph/50 |
| Höhe | mm | 2300 |
| Breite | mm | 4490 |
| Tiefe | mm | 1185 |
| Gewicht | kg | 1335 |
| Spezifikationen | Einheiten | DANX CF 8/12 |
|---|---|---|
| Nennluftmenge | m³/h | 8000 |
| Max. Luftmenge | m³/h | 11500 |
| Außenluftmenge | % | 0-100 |
| Entfeuchtungsleistung VDI 2089 | kg/h | 52 |
| Netzanschluss | V/Hz | 400/3ph/50 |
| Höhe | mm | 2300 |
| Breite | mm | 4490 |
| Tiefe | mm | 1473 |
| Gewicht | kg | 1530 |
| Spezifikationen | Einheiten | DANX CF 10/14 |
|---|---|---|
| Nennluftmenge | m³/h | 9.800 |
| Max. Luftmenge | m³/h | 14.000 |
| Außenluftmenge | % | 0-100 |
| Entfeuchtungsleistung VDI 2089 | kg/h | 63 (at 30°C/54% indoor) |
| Netzanschluss | V/Hz | 400/3ph/50 |
| Höhe | mm | 2.300 |
| Breite | mm | 4.490 |
| Tiefe | mm | 1.778 |
| Gewicht | kg | 1730 |
| Spezifikationen | Einheiten | DANX CF 12/17 |
|---|---|---|
| Nennluftmenge | m³/h | 11.600 |
| Max. Luftmenge | m³/h | 17.000 |
| Außenluftmenge | % | 0-100 |
| Entfeuchtungsleistung VDI 2089 | kg/h | 75 (at 30°C/54% indoor) |
| Netzanschluss | V/Hz | 400/3ph/50 |
| Höhe | mm | 2.300 |
| Breite | mm | 4.490 |
| Tiefe | mm | 2.066 |
| Gewicht | kg | 1950 |
| Spezifikationen | Einheiten | DANX CF 16/23 |
|---|---|---|
| Nennluftmenge | m³/h | 16.000 |
| Max. Luftmenge | m³/h | 23.000 |
| Außenluftmenge | % | 0-100 |
| Entfeuchtungsleistung VDI 2089 | kg/h | 104 (at 30°C/54% indoor) |
| Netzanschluss | V/Hz | 400/3ph/50 |
| Höhe | mm | 3.000 |
| Breite | mm | 4.760 |
| Tiefe | mm | 1.964 |
| Gewicht | kg | 2365 |
| Spezifikationen | Einheiten | DANX CF 19/28 |
|---|---|---|
| Nennluftmenge | m³/h | 19.000 |
| Max. Luftmenge | m³/h | 28.000 |
| Außenluftmenge | % | 0-100 |
| Entfeuchtungsleistung VDI 2089 | kg/h | 123 (at 30°C/54% indoor) |
| Netzanschluss | V/Hz | 400/3ph/50 |
| Höhe | mm | 3.600 |
| Breite | mm | 4.760 |
| Tiefe | mm | 2.066 |
| Gewicht | kg | 2685 |
| Spezifikationen | Einheiten | DANX CF 22/32 |
|---|---|---|
| Nennluftmenge | m³/h | 22.000 |
| Max. Luftmenge | m³/h | 32.000 |
| Außenluftmenge | % | 0-100 |
| Entfeuchtungsleistung VDI 2089 | kg/h | 142 (at 30°C/54% indoor) |
| Netzanschluss | V/Hz | 400/3ph/50 |
| Höhe | mm | 3.600 |
| Breite | mm | 4.760 |
| Tiefe | mm | 2.370 |
| Gewicht | kg | 2755 |
Geeignet für
- Automobilindustrie
- Gewerbegebäude
- Nahrungsmittel und Getränke
- Industrie, Fabriken und Produktion
- Freizeit und Erholung
- Museen und Galerien
- Schwimmbäder
